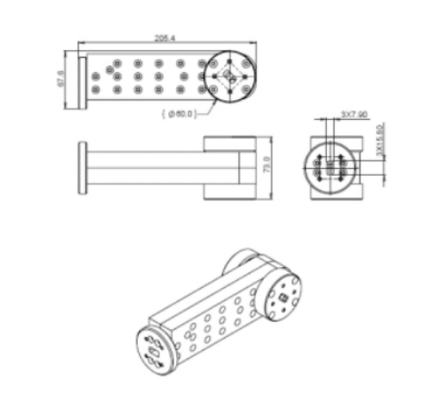

14,4-15,35 GHz WR-140 Hohlleiterkoppler

14.4-15.35GHz WR-140 WELTGIDE KOPPLER

• Niedriger Einsatzverlust im Hauptübertragungsweg
• Hohe Leistungsfähigkeit (durchschnittlich und höchstens)
• Breitbandbetrieb (multioktave verfügbar)

Arbeitsprinzip einerWellenleitkopplung

EineWellenleitkopplungist eine passive Vierportrichtungseinrichtung, die einen Bruchteil der Mikrowellenleistung, die in einem Hauptwellenleiter fließt, entnimmt.
EineWellenleitkopplungbesteht aus einem Hauptwellenführer (Hauptleitung) und einem Sekundärwellenführer (gekoppelte Leitung) mit Kopplungsöffnungen oder -schlitzen entlang ihrer gemeinsamen Wand.
EineWellenleitkopplungüberträgt einen vorgegebenen Teil der eingeschalteten Leistung von der Hauptleitung auf die gekoppelte Leitung, während die verbleibende Leistung durch die Hauptleitung weitergeleitet wird.
EineWellenleitkopplungarbeitet nach dem Prinzip der Welleninterferenz und der Überlagerung durch die Kupplungsöffnungen.
EineWellenleitkopplungist von Natur aus richtungsorientiert, verbindet sie nur die vorwärtsfahrende Welle (in der Hauptlinie) mit dem gekoppelten Hafen, während die rückwärtsfahrende Welle mit dem isolierten Hafen gekoppelt ist.
EineWellenleitkopplunghat vier Ports: Eingangs-Port, Ausgang (durch) Port, gekoppelter Port und isolierter Port.
EineWellenleitkopplungerreicht sein Kupplungsniveau (z. B. 10 dB, 20 dB, 30 dB oder 40 dB) durch Steuerung von Größe, Anzahl und Abstand der Kupplungsöffnungen.
EineWellenleitkopplungbietet eine hohe Richtbarkeit, d.h. die gekoppelte Leistung aus der vorderen Richtung ist viel größer als aus der Rückwärtsrichtung.
Der isolierte Hafen vonWellenleitkopplungdie mit einemWellenleitlastdie unerwünschte umgekoppelte Energie zu absorbieren.
