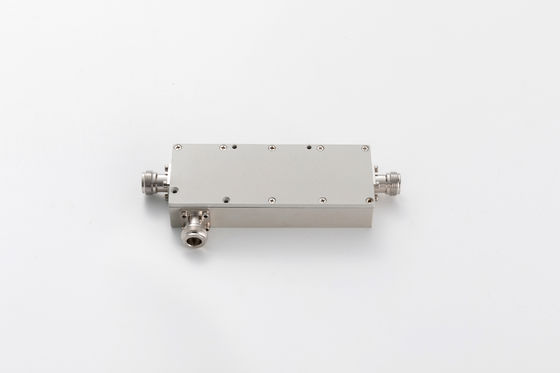

698-2700MHz N weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-DC-0727-ON

Arbeitsfrequenz (MHZ):

698-2700

Impedanz (Ohm):

Versuchen:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155/-161/-165

Anwendung:

Innen- und Außenbereich

Schutzniveau:

Hervorheben:

IP65 HF-Richtungskopplung

VSWR-HF-Richtungskopplung

VSWR-RF-Kopplung

Produkt-Beschreibung

698-2700MHz N weibliche Richtungskopplung

Hohe Richtbarkeit
Gute PIM bis zu -165@43dBm*2
Guter Rücklaufverlust

Die Kommission hat die Kommission aufgefordert, die in der Verordnung (EG) Nr. 45/2001 festgelegten Maßnahmen zu überprüfen.

Teilnummer	Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Betriebsfrequenz (MHz)	698 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	± 08	± 08	± 08	± 08	± 10	± 10	± 12	± 15
Einfügungsverlust (dB)	≤ 2.05	≤ 16	≤ 14	≤ 08	≤ 07	≤ 03	≤ 03	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55 Jahre
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	122 × 48 × 22
Nettogewicht(g)	330 ± 20
Verpackungsmaße (mm,L×W×H)	180 × 75 × 30
Verpackung Karton Größe (mm,L×W×H)	400 × 380 × 170
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
