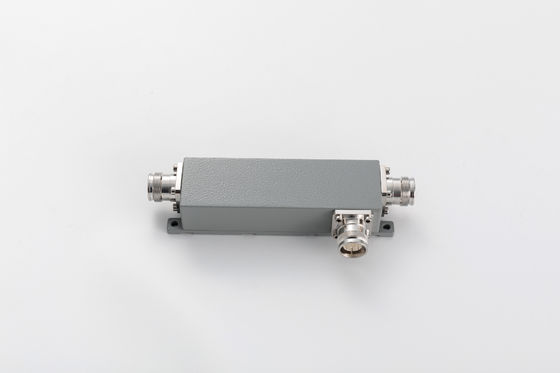

550-6000MHz 4,3-10 weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

aus China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-DC-0560-OPx-XXX

Arbeitsfrequenz (MHZ):

550-6000

Impedanz (Ohm):

Versuchen:

≤1,35

IM3 (dBc @ 2×43dBm):

-150/-155/-161/-165

Schutzniveau:

Hervorheben:

DAS-HF-Richtungskopplung

3 dB HF-Richtungskopplung

DAS 3db Richtkopplung

Produkt-Beschreibung

550-6000MHz 4,3-10 weibliche Richtungskopplung

Hohe Isolation
Breitband
Gute Flachheit

Die Kommission hat die Kommission aufgefordert, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen.

Teilnummer	Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	550 bis 6000
Impedanz (Ohm)	50
VSWR	≤ 135
Kopplung (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 16	15 ± 1.6	20 ± 1.6
Einfügungsverlust (dB)	≤ 2.5	≤ 18	≤ 15	≤ 12	≤ 11	≤ 04	≤ 022
Isolierung (dB)	≥ 21 Jahre	≥ 22	≥ 23	≥ 24	≥ 26	≥31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	127-X40-X31
Nettogewicht(g)	550 ± 5%
Verpackungsmaße (mm,L×W×H)	190 × 80 × 45
Verpackung Karton Größe (mm,L×W×H)	430 × 400 × 105

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
