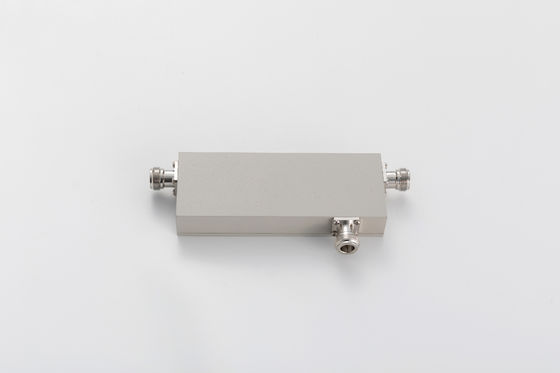

550-6000MHz N weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	T/T, L/C, D/A, D/P

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-DC-05560

Arbeitsfrequenz (MHZ):

550-6000

Anschluss:

N weiblich

Versuchen:

≤1,35

-150/-155/-161/-165

Handlungskraft (Watt, max.):

Schutzniveau:

Hervorheben:

Koaxiale Richtkopplung von 300 W

Breitbandkoaxiale Richtkopplung

300 W Breitbandrichtungskopplung

Produkt-Beschreibung

550-6000MHz N weibliche Richtungskopplung

Hohe Richtbarkeit
Gute PIM bis zu -165@43dBm*2
Guter Rücklaufverlust

Die Kommission hat die Kommission aufgefordert, die in der Verordnung (EG) Nr. 45/2001 festgelegten Maßnahmen zu ergreifen.

Teilnummer

Die in Absatz 1 genannte Regelung gilt nicht.

Betriebsfrequenz (MHz)

550 bis 6000

Impedanz (Ohm)

VSWR

≤ 135

Kopplung (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 16

15±1.6

20 ± 1.8

Einfügungsverlust (dB)

≤ 2.5

≤ 18

≤ 15

≤ 12

≤ 11

≤ 04

≤ 2.2

Isolierung (dB)

≥ 21 Jahre

≥ 22

≥ 23

≥ 24

≥ 26

≥31

≥ 35

IM3 (dBc @ 2×43dBm)

- 150/-155/-161/-165

Anwendung

Innen- und Außenbereich

Schutzniveau

IP65

Betriebstemperatur (°C)

-40 ~ + 80

Schnittstelle

N Weiblich

Handlungsleistung (Watt, max.)

300

Spitzenleistung (Watt, max.)

1200

Abmessungen (mm) ((L × W × H, ohne Steckverbinder)

127-X40-X31

Nettogewicht(g)

450 ± 5%

Verpackungsmaße (mm,L×W×H)

190 × 80 × 45

Verpackung Karton Größe (mm,L×W×H)

430 × 400 × 105

ROHS-Konformität

- Ja, das ist es.

550-6000MHz N weibliche Richtungskopplung 0

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.
