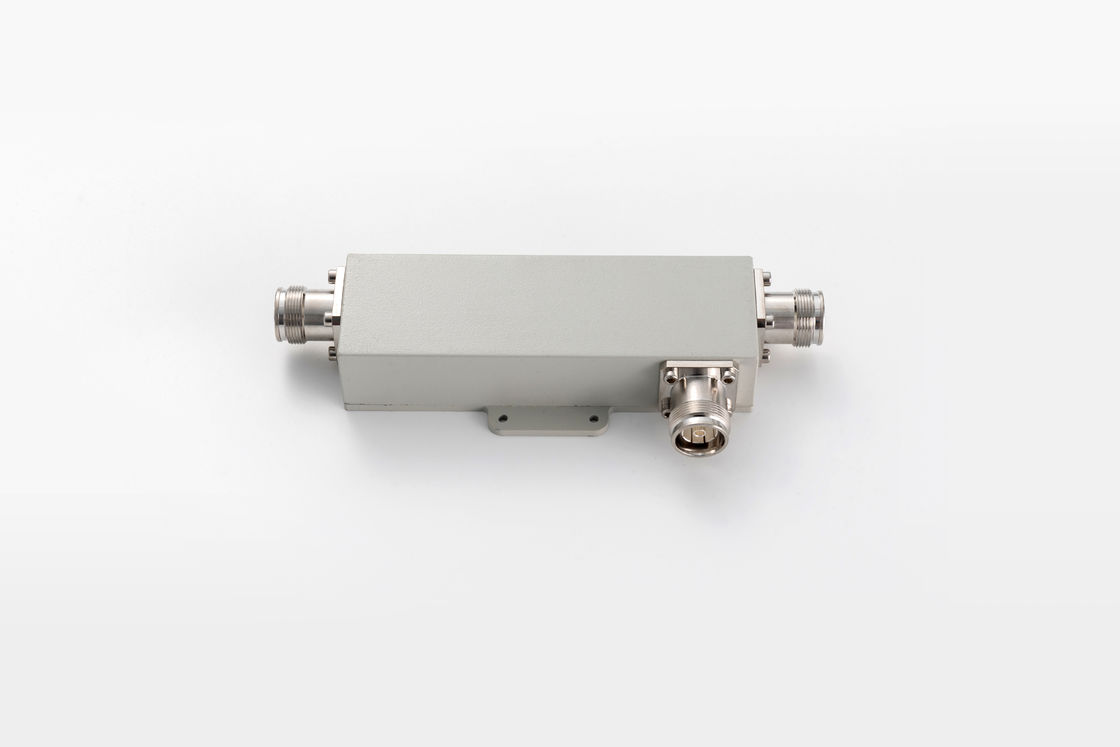

698-3800MHz 4,3-10 weibliche Richtungskopplung

698-3800MHz 4,3-10 weibliche Richtungskopplung

MOQ: 5 Stück
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Detail Information
Herkunftsort
aus China
Markenname
Vinncom
Zertifizierung
RoHS/ISO9000
Modellnummer
VN-DC-0738-OP
Arbeitsfrequenz (MHZ):
698-3800
Versuchen:
≤1.25
Impedanz (Ohm):
50
IM3 (dBc @ 2×43dBm):
-150 / -155/-160/-165
Schnittstelle:
4.3-10 weiblich
Handlungskraft (Watt, max.):
500
Hervorheben:

Hochleistungs-Direktionskopplung von 4000 MHz

,

HF-Hochleistungsrichtungskopplung

,

Weibliche Hybridkopplung rf

Produkt-Beschreibung

698-3800MHz 4,3-10 weibliche Richtungskopplung


  • Gute PIM bis zu -165@43dBm*2
  • Guter Rücklaufverlust
  • Träger für die Installation

 Die Kommission hat die Kommission aufgefordert, die in den Artikeln 7 und 8 der Verordnung (EG) Nr. 1224/2009 festgelegten Bedingungen zu erfüllen.

TeilnummerVN-DC-0738-OP
Betriebsfrequenz (MHz)mit einem Durchmesser von
Impedanz (Ohm)50
VSWR≤ 125
Kopplung (dB)± 08± 08± 09± 10± 10± 12± 15
Einfügungsverlust (dB)≤ 2.05≤ 165≤ 145≤ 08≤ 05≤ 022≤ 02
Isolierung (dB)≥ 23≥ 24≥ 25≥ 28≥ 33≥ 38≥ 45
IM3 (dBc @ 2×43dBm)-150 / -155 / -160/-165
AnwendungInnen- und Außenbereich
SchutzniveauIP65
Betriebstemperatur (°C)-40 ~ + 80
Schnittstelle4.3-10 weiblich
Handlungsleistung (Watt, max.)500
Spitzenleistung (Watt, max.)1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)136 × 44 × 30
Nettogewicht(g)535 ± 20
Verpackungsmaße (mm,L×W×H)190 × 80 × 45
Verpackung Karton Größe (mm,L×W×H)430 × 400 × 105
ROHS-Konformität- Ja, das ist es.

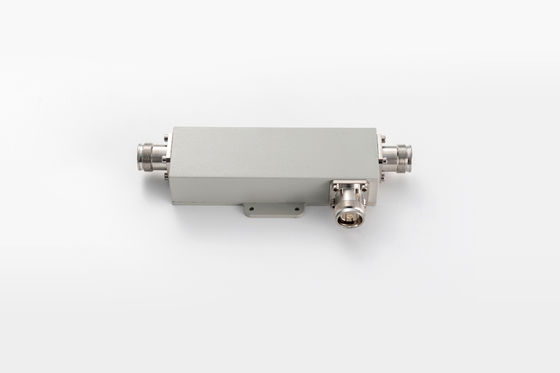

698-3800MHz 4,3-10 weibliche Richtungskopplung 0698-3800MHz 4,3-10 weibliche Richtungskopplung 1





Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
