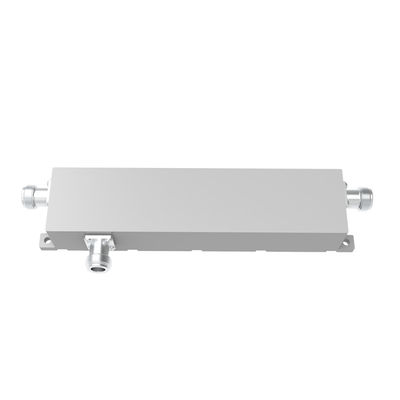

350/380-3800MHz N weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Standard Packaging:	Kasten/Luftpolsterfolie/Karton
Delivery Period:	Hängt von Ihrer Quantität ab
Payment Method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs pro Tag

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

Hefei, China

Markenname

Vinncom

Zertifizierung

ISO9000/RoHS

Modellnummer

VN-DC-03538-ONx-xxx

Allgemeine Farbe:

Häufigkeit:

350-3800MHz

Impedanz:

Anschluss:

N weiblich

Schutzniveau:

IM3 (dBc @ 2×43dBm):

-160/-163

Hervorheben:

30dB-Rf-Hybridkombinator

3800MHz-Ref-Hybridkombinator

30dB-Rf-Leistungskopplung

Produkt-Beschreibung

350/380-3800MHz N weibliche Richtungskopplung

Gute Flachheit
Gute VSWR in allen Häfen
Hohe Isolation

Die Kommission hat die Kommission aufgefordert, die in Artikel 5 der Verordnung (EU) Nr. 182/2011 festgelegten Bedingungen für die Gewährung von Beihilfen für die Durchführung der Verordnung (EU) Nr. 1308/2013 anzuwenden.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	350/380-3800 MHz
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	6 ± 1.2	7 ± 1.2	8±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Einfügungsverlust (dB)	≤ 18	≤ 15	≤ 11	≤ 04	≤ 02	≤ 017
Isolierung (dB)	≥ 24	≥ 25	≥ 26	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm)	182.5 × 44 × 31 (ohne Steckverbinder)
Nettogewicht (g)	700 ± 5%
Abmessungen der Verpackung (mm)	240 × 80 × 35
Verpackungskarton Größe (mm)	500 × 420 × 160

Richtungskopplungen bestehen meist aus zwei miteinander gekoppelten Übertragungsleitungen, die so nah beieinander liegen, dass die Energie, die durch die eine führt, an die andere gekoppelt wird.Diese Technik wird in derMikrowelleBei der Erstellung von Schaltkreisen, bei denen viele Schaltkreiselemente im allgemeinen verwendet werden, werden die FrequenzenzusammengefügtKomponentengeräte sind auch bei niedrigeren Frequenzen möglich, z. B. bei den inTelefonieAuch bei Mikrowellenfrequenzen, insbesondere in den höheren Bands, können Wellenleitungen verwendet werden.

Anwendung des Produktes

Rf-passive Geräte werden hauptsächlich in der Baustation von drahtlosen Kommunikationssystemen und Innenverteilern verwendet.Insbesondere gibt es viele Arten und eine Vielzahl von Anwendungen bei der Innenverteilung von Nonline-Signalen in Gebäuden.Passive RF-Geräte spielen die Rolle des Anschlusses oder der Verteilung von HF-Signalen im Bau von Basisstationen und in der Innenverteilungstechnik.Inneres Verteilsystem ist es, die von der Basisstation über passive RF-Geräte übertragenen Signale zu verbinden oder zu verzweigen und sie durch Zuführungen an die Antenne jedes Abdeckungspunktes zu verteilen.so dass eine gute Dauerdeckung von drahtlosen Signalen im Innenraum erreicht wird.
