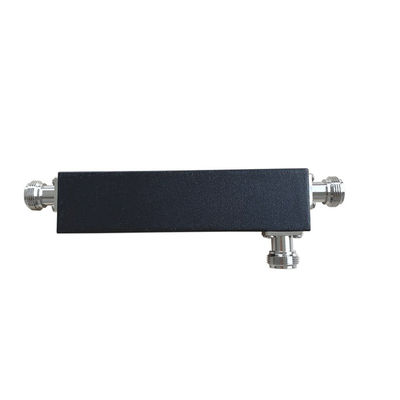

698-3800MHz N weibliche Richtungskopplung

Name: 698-3800MHz N weibliche Richtungskopplung
Brand: Vinncom
SKU: VN-DC-0738-INx
Rating: 4.8 (149 reviews)

Produkt-Details

Herkunftsort: Hefei, China

Markenname: Vinncom

Zertifizierung: ISO9000/RoHS

Modellnummer: VN-DC-0738-INx

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Verpackung Informationen: Kasten/Luftpolsterfolie/Karton

Lieferzeit: Hängt von Ihrer Quantität ab

Zahlungsbedingungen: T/T, L/C, D/A, D/P

Versorgungsmaterial-Fähigkeit: 800pcs pro Tag

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                    BTS-Rohfrequenz-Richtungskoppler, 20dB HF-Richtungskopplung, 20dB-Rf-Antennenkopplung


Farbe:	Schwarzes oder Grau	IM3:	Anpassung
Anschluss:	N weiblich	Material: Hohlraum:	Aluminium Silber-überzogen
Häufigkeit:	700-3800MHz	Impedanz:	50Ω

Farbe:	Schwarzes oder Grau
IM3:	Anpassung
Anschluss:	N weiblich
Material: Hohlraum:	Aluminium Silber-überzogen
Häufigkeit:	700-3800MHz
Impedanz:	50Ω

Beschreibung

698-3800MHz N weibliche Richtungskopplung

698-3800MHz N weibliche Richtungskopplung

●Niedriger Einsetzverlust
● Hochleistungsübertragung
● Niedriges PIM Niedrige VSWR

Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Bericht vorzulegen.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	700 bis 3800
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 10	15 ± 1	20 ± 1.2
Einfügungsverlust (dB)	≤ 2.05	≤ 160	≤ 140	≤ 096	≤ 05	≤ 022
Isolierung (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-150/-155 / -160
Anwendung	Innenräume
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm)	125 × 31 × 20 (ohne Stecker)
Nettogewicht (g)	180 ± 20
Abmessungen der Verpackung (mm)	160 × 65 × 30
Verpackungskarton Größe (mm)	350 × 340 × 170

Richtungskopplungen sind übliche Mikrowellen-/Millimeterwellenkomponenten in Mikrowellenmessungen und anderen Mikrowellensystemen, die zur Signalisolation, -trennung und -mischung verwendet werden können,wie z. B. Leistungsüberwachung, Stromquelle Stabilität, Signalquelle Isolation, Übertragung und Reflexion der Sweep Frequenz Prüfung. Es handelt sich um einen gerichteten Mikrowellen-Leistungsdivider und ist ein unverzichtbarer Bestandteil eines modernen Reflectometers.

Anwendung des Produktes

Passive RF-Komponenten werden hauptsächlich im Bau von drahtlosen Kommunikationssystemen der Basisstation und des Innenverteilersystems verwendet.Besonders im Gebäude Innenraum drahtlose Signalverteilung deckt die Anwendung einer breiten Palette von großen ZahlenPassive RF-Komponenten im Bauprojekt für Basisstationen und Innenverteilung haben die Wirkung der Verbindung oder Verteilung von RF-Signalen.Inneres Verteilsystem ist die Anschluss- oder Shunt-Basisstation durch passive RF-Komponenten zu starten, die Abdeckung durch den Antennen-Feeder führt, um eine kontinuierliche und gute Innenraumbedeckung des drahtlosen Signals zu erreichen.Das Innenverteilsystem umfaßt hauptsächlich die Quell- und Tagesversorgung.

Passive Komponenten sind der Hauptbestandteil eines Tagesfuttersystems.

Verwandte Produkte

698-2700MHz/698-3800MHz IP65 N Weiblich4.3-10 WeiblichDIN Weiblicher Steckverbinder verfügbar.

Unser Prüfer

Dies ist unser grundlegendes Prüfgerät.

698-3800MHz N weibliche Richtungskopplung 6

698-3800MHz N weibliche Richtungskopplung 7

698-3800MHz N weibliche Richtungskopplung 8

Die Leistungsparameter von passivem HF-Gerät umfassen hauptsächlich Betriebsband, Einsatzverlust, Stehwelle Eingang-Ausgang, Hafenisolation, Inbandschwankungen, Unterdrückung außerhalb des Bandes,Intermodulationsprodukte und Leistungskapazität.Eine gute Leistung kommt dem Netzwerk zugute.
