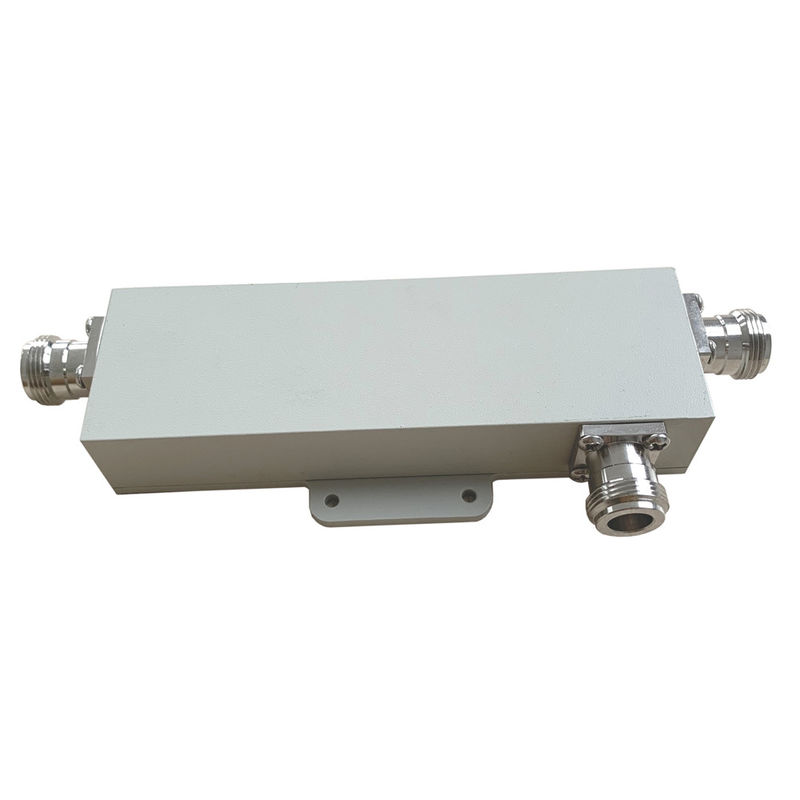

617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc
  • name
  • name
  • name
  • name
  • name

617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc

MOQ: 5 Stück
Preis: negotiable
Standard Packaging: 1pc/box, 20pcs/carton
Delivery Period: 7-10 Werktage
Payment Method: T/T, L/C, D/A, D/P
Supply Capacity: 1000PCS PRO TAG
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort
aus China
Markenname
Vinncom
Zertifizierung
RoHS ISO9001
Modellnummer
VN-DC-0638-ONx
OEM-Produkte:
O.K.
ODM:
O.K.
angepasst:
O.K.
Design:
Luftdielektrikum stripline
Farbe:
Zusätzlich
Häufigkeit:
617-3800MHz
Schutz:
IP65
Anwendung:
Innen- und Außenbereich
3. PIM:
-161dbc@2x43dBm
Anschluss:
N weiblich
Hervorheben:

Breitband- 3 dB-Richtungskopplung

,

Hybride 3db-Direktionskopplung

,

Hybride Breitbandkopplung mit niedrigem PIM

Produkt-Beschreibung

Niedriges PIM -161dBc 617-3800MHz N Weibliche 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB HF Breitband-Richtungskopplung für IBS DAS



  • Für die Anwendung von DAS IBS
  • Kopplungsgrad: 5-30 dB
  • Niedriges PIM: bis zu -165 dBc @ 2x43 dBm



Teilnummer Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Betriebsfrequenz (MHz) 617 bis 3800
Impedanz (Ohm) 50
VSWR ≤ 125
Kopplung (dB) 5 ± 1.0 6 ± 1.0 7 ± 1.2 10 ± 13 15 ± 1.3 20 ± 1.3 30 ± 1.7
Einfügungsverlust (dB) ≤ 2.1 ≤ 17 ≤ 145 ≤ 10 ≤ 05 ≤ 022 ≤ 02
Isolierung (dB) ≥ 23 ≥ 24 ≥ 25 ≥ 28 ≥ 33 ≥ 38 ≥ 45
IM3 (dBc @ 2×43dBm) -161 / -163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle N Weiblich
Handlungsleistung (Watt, max.) 300
Spitzenleistung (Watt, max.) 1200
Abmessungen (mm) 136 × 44 × 23 (mit/mit Steckverbinder)
Nettogewicht (g) 360 ± 20
Abmessungen der Verpackung (mm) 180 × 75 × 30
Verpackung Karton Größe ((mm) 400 × 380 × 170
ROHS-Konformität - Ja, das ist es.



617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc 0
617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc 1
617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc 2
617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc 3
617-3800MHz Breitbandhybrid 3dB Richtungskopplung Niedrig PIM -161dBc 4



Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.

Tags:

Richtungskopplung,

mit einer Leistung von mehr als 100 W,

Transformatorrichtungskopplung
