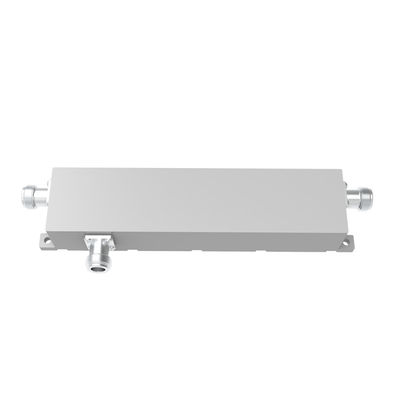

350/380-3800MHz N weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

aus China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-03538-ONx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

350/380-3800MHz

Schutz:

Anwendung:

Innen- und Außenbereich

3. PIM:

-153dbc, - 163dbc @43dbm*2

Anschluss:

N weiblich

Hervorheben:

Antennen-HF-Richtungskopplung

Stripline-RF-Richtungskopplung

Stripline-Low-Pim-Richtungskopplung

Produkt-Beschreibung

350/380-3800MHz N weibliche Richtungskopplung

Für die Anwendung von DAS IBS
Kopplungsgrad: Anpassbar
Niedriges PIM: Bis zu -165 dBc @ 43 dBm*2

Die Kommission hat die Kommission aufgefordert, die in Artikel 5 der Verordnung (EU) Nr. 182/2011 festgelegten Bedingungen für die Gewährung von Beihilfen für die Durchführung der Verordnung (EU) Nr. 1308/2013 anzuwenden.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	350/380 bis 3800
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Einfügungsverlust (dB)	≤ 18	≤ 15	≤ 11	≤.0.9	≤ 04	≤ 02	≤ 017
Isolierung (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm)	182.5 × 44 × 31 (ohne Steckverbinder)
Nettogewicht(g)	700 ± 5%
Abmessungen der Verpackung (mm)	240 × 80 × 35
Verpackungskarton Größe (mm)	500 × 420 × 160
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignalabdeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
