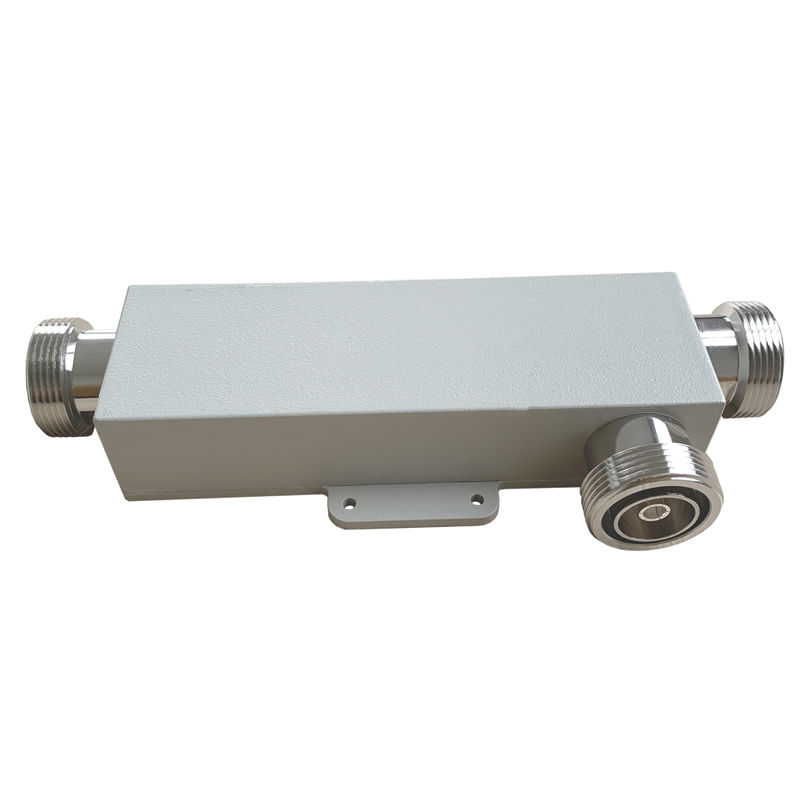

698-3800MHz DIN weibliche Richtungskopplung

Produits

Testkabel und Springer

Kontakt US

sales@vinncom.com

+8617755151077

Kontakt jetzt

698-3800MHz DIN weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-0738-ODx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

698-3800MHz

Schutz:

Anwendung:

Innen- und Außenbereich

3. PIM:

-153dbc, - 163dbc @43dbm*2

Anschluss:

LÄRM Frau

Hervorheben:

DIN weibliche 6dB-Richtungskopplung

Niedrige PIM 6dB-Richtungskopplung

6dB Breitband-Richtungskopplung

Produkt-Beschreibung

698-3800MHz DIN weibliche Richtungskopplung

Kopplungsgrad: Anpassbar
Niedriges PIM: Bis zu -165 dBc @ 43 dBm*2
Installation: mit Schraube oder mit Klammern

Die Kommission hat die Kommission aufgefordert, die in der Verordnung (EG) Nr. 1224/2009 vorgesehenen Maßnahmen zu prüfen.

Teilnummer	Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	mit einem Durchmesser von
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 10	15 ± 1	20 ± 1.2	30 ± 1.5
Einfügungsverlust (dB)	≤ 2.05	≤ 165	≤ 145	≤ 08	≤ 05	≤ 022	≤ 02
Isolierung (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	Din Weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm)	136 × 44 × 30 (ohne Stecker)
Nettogewicht(g)	555 ± 20
Abmessungen der Verpackung (mm)	190 × 80 × 45
Verpackung Karton Größe ((mm)	430 × 400 × 105
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
