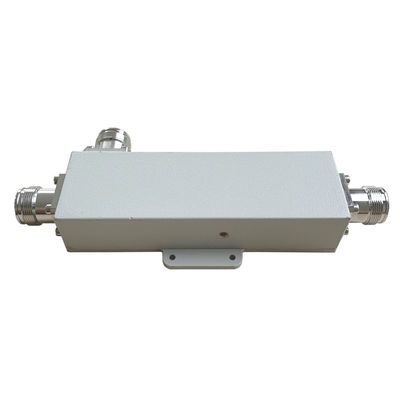

698-3800MHz 4,3-10 weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-0738-OPx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

617/698-3800MHz

Schutz:

Anwendung:

Innen- und Außenbereich

3. PIM:

-153dbc, - 163dbc @43dbm*2

Anschluss:

4.3-10 weiblich

Hervorheben:

Luftdilektrische HF-Richtungskopplung

Wasserdichte HF-Richtungskopplung

IBS-Breitbandrichtungskopplung

Produkt-Beschreibung

698-3800MHz 4,3-10 weibliche Richtungskopplung

Niedriges PIM -163dBc@43dBm*2
Guter Rücklaufverlust
Hohe Richtbarkeit

Die Kommission hat die Kommission aufgefordert, die in den Artikeln 7 und 8 der Verordnung (EG) Nr. 1224/2009 festgelegten Bedingungen zu erfüllen.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	698-3800, 617-3800
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 10	15 ± 1	20 ± 1.2	30 ± 1.5
Einfügungsverlust (dB)	≤ 2.05	≤ 165	≤ 145	≤ 08	≤ 05	≤ 022	≤ 02
Isolierung (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm)	136 × 44 × 30 (ohne Steckverbinder)
Nettogewicht(g)	535 ± 20
Abmessungen der Verpackung (mm)	190 × 80 × 45
Verpackung Karton Größe ((mm)	430 × 400 × 105
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
