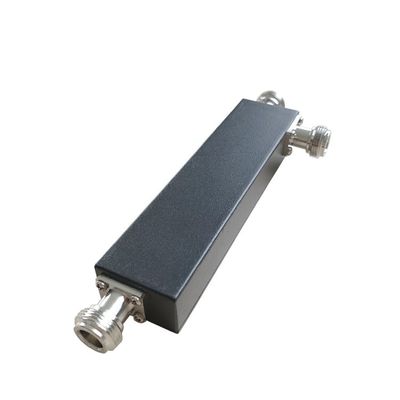

698-3800MHz N weibliche Richtungskopplung

Name: 698-3800MHz N weibliche Richtungskopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: negotiable USD
Availability: InStock

Produkt-Details

Herkunftsort: aus China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-DC-0738-INx

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 1000PCS PRO TAG

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Wellenleitungs- 3dB-Richtungskopplung, VHF 3db-Gelenkkopplung, Wellenleitungs-VHF-Richtungskopplung


OEM-Produkte:	O.K.	ODM:	O.K.
angepasst:	O.K.	Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich	Häufigkeit:	698-3800MHz
Anwendung:	Innenräume	PIM:	-153dbc -163dbc @43dbm*2

OEM-Produkte:	O.K.
ODM:	O.K.
angepasst:	O.K.
Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich
Häufigkeit:	698-3800MHz
Anwendung:	Innenräume
PIM:	-153dbc -163dbc @43dbm*2

Beschreibung

698-3800MHz N weibliche Richtungskopplung

698-3800MHz N weibliche Richtungskopplung

Breitband
Gute Flachheit
Gute VSWR in allen Häfen

Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Bericht vorzulegen.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	mit einem Durchmesser von
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 10	15 ± 1	20 ± 1.2
Einfügungsverlust (dB)	≤ 2.05	≤ 160	≤ 140	≤ 096	≤ 05	≤ 022
Isolierung (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Anwendung	Innenräume
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm)(ohne Steckverbinder)	125 × 31 × 20@5~10 dB;125 × 31 × 17@15~20 dB
Nettogewicht (g)	180 ± 20
Abmessungen der Verpackung (mm)	160 × 65 × 30
Verpackungskarton Größe (mm)	350 × 340 × 170
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
