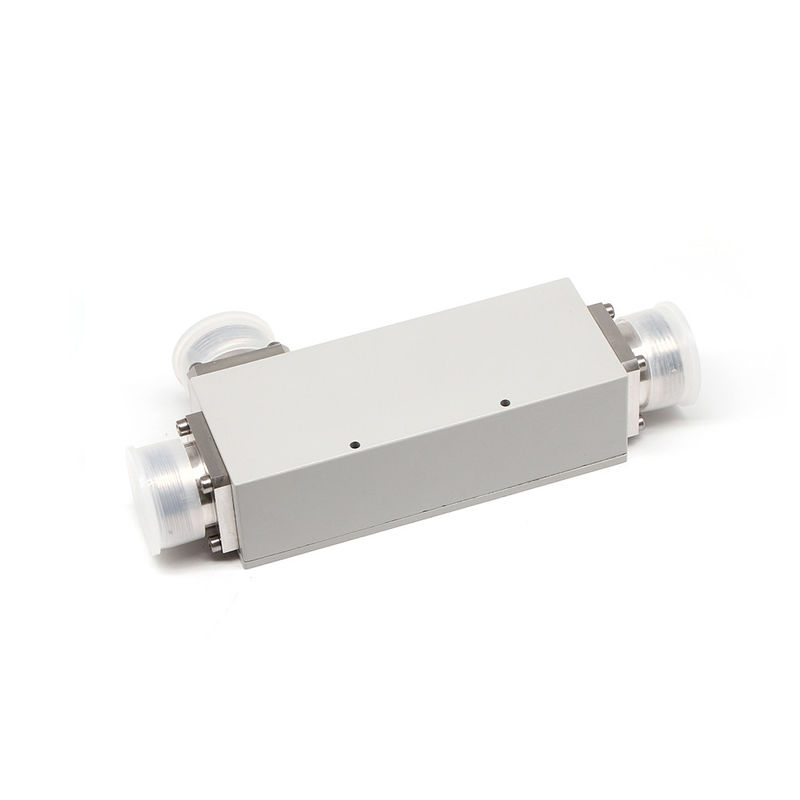

698-2700MHz 4,3-10 weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

aus China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-0727-OPx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

698-2700 MHz

Hervorheben:

40dB-RF-Gelenkkopplung

-163PIM HF-Richtungskopplung

40 dB zweiseitige Kopplung

Produkt-Beschreibung

698-2700MHz 4,3-10 weibliche Richtungskopplung

Hohe Richtbarkeit
Hohe Isolation
Gute PIM bis zu -163@43dBm*2

Die Kommission hat die Kommission aufgefordert, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen.

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	698 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Einfügungsverlust (dB)	≤ 2.05	≤ 16	≤ 14	≤ 08	≤ 07	≤ 03	≤ 03	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55 Jahre
IM3 (dBc @ 2×43dBm)	-155 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm)	122 × 48 × 30 (ohne Stecker)
Nettogewicht(g)	545 ± 20
Abmessungen der Verpackung (mm)	190 × 80 × 45
Verpackung Karton Größe ((mm)	430 × 400 × 105
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
