698-2700MHz DIN weibliche Richtungskopplung

Produits

Testkabel und Springer

Kontakt US

sales@vinncom.com

+8617755151077

Kontakt jetzt

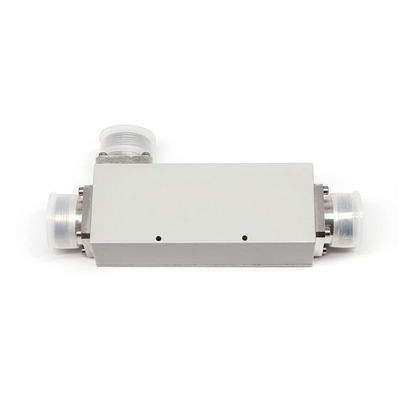

698-2700MHz DIN weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-0727-ODx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

698-2700 MHz

Hervorheben:

40 dB-Hybrid-Richtungskopplung

ODM-Hybridrichtungskopplung

ODM Niederfrequenzrichtungskopplung

Produkt-Beschreibung

698-2700MHz DIN weibliche Richtungskopplung

Gute PIM bis zu -163@43dBm*2
Gute VSWR in allen Häfen
Guter Rücklaufverlust

Die Kommission hat die Kommission aufgefordert, die in der Verordnung (EG) Nr. 45/2001 festgelegten Maßnahmen zu überprüfen und zu prüfen.

Teilnummer	Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	698 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Einfügungsverlust (dB)	≤ 2.05	≤ 16	≤ 14	≤ 08	≤ 07	≤ 03	≤ 03	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55 Jahre
IM3 (dBc @ 2×43dBm)	-155 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	Din Weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm)	122 × 48 × 36 (ohne Steckverbinder)
Nettogewicht(g)	700 ± 20
Abmessungen der Verpackung (mm)	190 × 80 × 45
Verpackung Karton Größe ((mm)	430 × 400 × 105
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Die Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Stripe, Luftdielektrischer, Dünnschicht, Wellenführer usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen- die Abdeckung des Mobilfunksignals und die Trennung der übertragenen und empfangenen Signale in Telekommunikationssystemen.
