550 bis 3800MHZ 8dB 1200 Watt DAS HF-Richtungskopplung
  • name
  • name
  • name
  • name

550 bis 3800MHZ 8dB 1200 Watt DAS HF-Richtungskopplung

MOQ: 5 Stück
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS PRO TAG
Detail Information
Produkt-Beschreibung
Detail Information
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ROHS ISO9000
Modellnummer
VN-DC-05538-ONx
OEM-Produkte:
O.K.
ODM:
O.K.
angepasst:
O.K.
Design:
Luftdielektrikum stripline
Farbe:
Zusätzlich
Häufigkeit:
550-3800MHz
Hervorheben:

8dB DAS-HF-Richtungskopplung

,

1200 Watt HF-Richtungskopplung

,

3800MHZ Koaxialrichtungskopplung

Produkt-Beschreibung

 550-3800MHZ NWeibliche 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB HF Luftdielektrische DAS IBS Richtkopplung



  • Guter Rücklaufverlust
  • Kopplungsgrad: Anpassbar
  • Niedriges PIM: Bis zu -165 dBc @ 43 dBm*2



Teilnummer Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz) 550 bis 3800
Impedanz (Ohm) 50
VSWR ≤ 125
Kopplung (dB) 5 6 7 8 10 12 15 20
Toleranz (dB) ± 09 ± 09 ± 09 ± 09 ± 12 ± 15 ± 15 ± 15
Einfügungsverlust (dB) ≤ 2.1 ≤ 17 ≤ 15 ≤ 12 ≤ 08 ≤ 07 ≤ 05 ≤ 04
Isolierung (dB) ≥ 22 ≥ 23 ≥ 24 ≥ 25 ≥ 27 ≥ 29 ≥ 32 ≥ 37
IM3 (dBc @ 2×43dBm) -153 / -163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle N Weiblich
Handlungsleistung (Watt, max.) 300
Spitzenleistung (Watt, max.) 1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)

182.5 × 44 × 31
Nettogewicht(g)

775 ± 5%
Verpackungsmaße (mm,L×W×H) 180 × 75 × 30
Verpackung Karton Größe (mm,L×W×H) 400 × 380 × 175
ROHS-Konformität - Ja, das ist es.

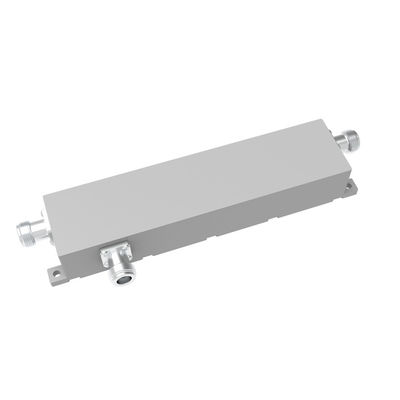

550 bis 3800MHZ 8dB 1200 Watt DAS HF-Richtungskopplung 0550 bis 3800MHZ 8dB 1200 Watt DAS HF-Richtungskopplung 1





Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
