550-3800MHZ 12dB 500w Luftdielektrischer HF-Richtungskopplung

Name: 550-3800MHZ 12dB 500w Luftdielektrischer HF-Richtungskopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05538-OPx
Price: negotiable USD
Availability: InStock

Produkt-Details

Herkunftsort: aus China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-DC-05538-OPx

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 1000PCS PRO TAG

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                    550-3800MHZ HF-Richtungskopplung, 12dB HF-Richtungskopplung, Luftdilektrische HF-Richtungskopplung


OEM-Produkte:	O.K.	ODM:	O.K.
angepasst:	O.K.	Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich	Häufigkeit:	550-3800MHz

OEM-Produkte:	O.K.
ODM:	O.K.
angepasst:	O.K.
Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich
Häufigkeit:	550-3800MHz

Beschreibung

550-3800MHZ 12dB 500w Luftdielektrischer HF-Richtungskopplung

550-3800MHZ 4.3-10 Weibliche 5dB 6dB 7dB 8dB 15dB 20dB HF Luftdielektrische DAS IBS Richtkopplung

Gute PIM bis zu -163@43dBm*2
Guter Rücklaufverlust
Gute VSWR in allen Häfen

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	550 bis 3800
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)		6	7	8	15	20	30
Toleranz (dB)		± 12	± 12	± 12	± 15	± 17	± 18
Einfügungsverlust (dB)		≤ 18	≤ 15	≤ 11	≤ 04	≤ 02	≤ 017
Isolierung (dB)		≥ 24	≥ 25	≥ 26	≥ 33	≥ 38	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	182.5 × 44 × 31
Nettogewicht (g)	775 ± 5%
Verpackungsmaße (mm,L×W×H)	240 × 80 × 35
Verpackung Karton Größe (mm,L×W×H)	500 × 420 × 160
ROHS-Konformität	- Ja, das ist es.

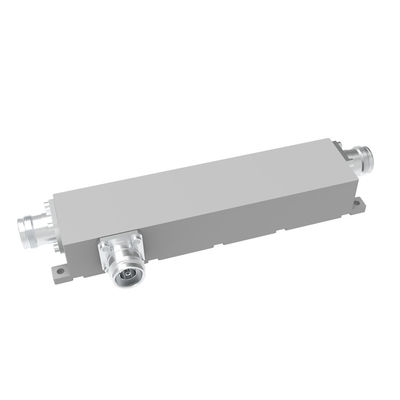

550-3800MHZ 12dB 500w Luftdielektrischer HF-Richtungskopplung 0

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignalabdeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
