600-4000MHZ 4.3-10 weibliche 15dB-Hochfrequenzrichtungskopplung

Name: 600-4000MHZ 4.3-10 weibliche 15dB-Hochfrequenzrichtungskopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0640-OPx
Price: 360.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-DC-0640-OPx

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 1000PCS PRO TAG

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                    15dB-Transformator-Richtungskopplung, Bei der Verwendung der in Absatz 1 Buchstabe b genannten Verfahren ist die in Absatz 1 Buchstabe b genannten Verfahren anzuwenden., Hochfrequenzrichtungskopplung


OEM-Produkte:	O.K.	ODM:	O.K.
angepasst:	O.K.	Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich	Häufigkeit:	600-4000MHz

OEM-Produkte:	O.K.
ODM:	O.K.
angepasst:	O.K.
Design:	Luftdielektrikum stripline
Farbe:	Zusätzlich
Häufigkeit:	600-4000MHz

Beschreibung

600-4000MHZ 4.3-10 weibliche 15dB-Hochfrequenzrichtungskopplung

600-4000MHZ 4.3-10 Weibliche 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB HF Luftdilektrische DAS IBS Richtkopplung

Anpassbar
Bis zu -165 dBc @ 43 dBm*2
Schraube oder mit Klammern

Teilnummer	Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	600 bis 4000
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5	6	7	8	10	12	15	20
Toleranz (dB)	± 09	± 09	± 09	± 09	± 12	± 15	± 15	± 15
Einfügungsverlust (dB)	≤ 2.1	≤ 17	≤ 15	≤ 12	≤ 08	≤ 07	≤ 05	≤ 04
Isolierung (dB)	≥ 22	≥ 23	≥ 24	≥ 25	≥ 27	≥ 29	≥ 32	≥ 37
IM3 (dBc @ 2×43dBm)	-153 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	134 × 47 × 31
Nettogewicht (g)	600 ± 5%
Verpackungsmaße (mm,L×W×H)	185 × 80 × 45
Verpackung Karton Größe (mm,L×W×H)	430 × 385 × 105
ROHS-Konformität	- Ja, das ist es.

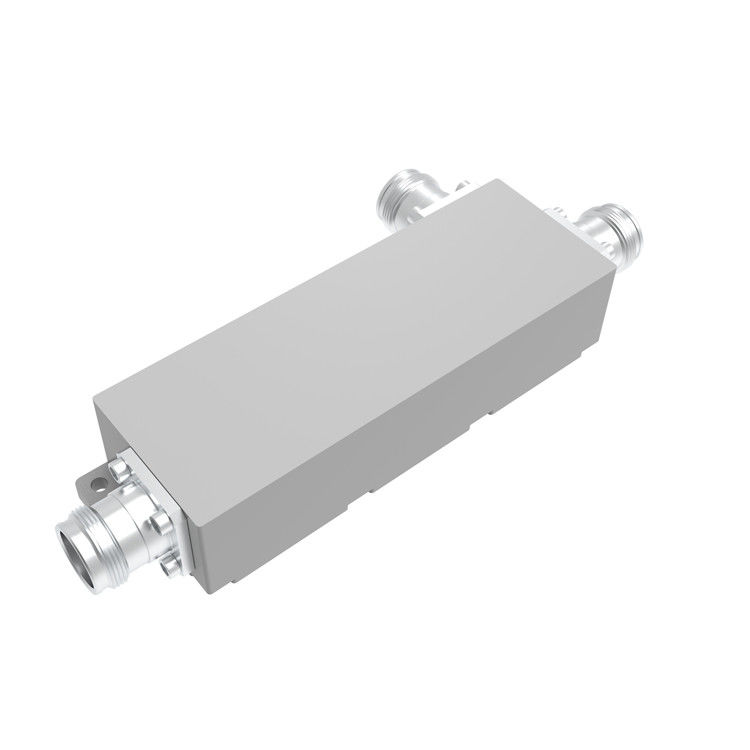

600-4000MHZ 4.3-10 weibliche 15dB-Hochfrequenzrichtungskopplung 0

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
