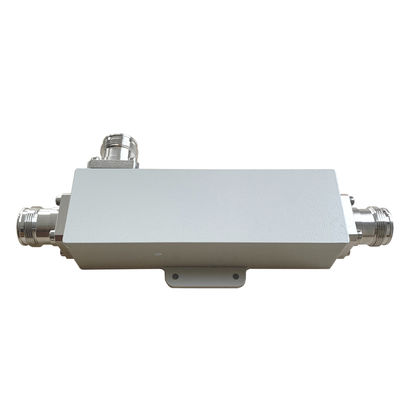

550-2700MHz 4,3-10 weibliche Richtungskopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Detail Information

Produkt-Beschreibung

Detail Information

Herkunftsort

aus China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-05527-OPx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

550-2700MHz

Hervorheben:

7dB Breitband-Hybridkopplung

550-2700MHZ Breitband-Hybridkopplung

IP65-VHF-Richtungskopplung

Produkt-Beschreibung

550-2700MHz 4,3-10 weibliche Richtungskopplung

Für die Anwendung von DAS IBS
Bis zu -165 dBc @ 43 dBm*2
Schraube oder mit Klammern

VN-DC-0527-OPx-xxx.doc.pdf

Teilnummer	Die in Absatz 1 genannten Angaben sind zu beachten.
Betriebsfrequenz (MHz)	550 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 11	15 ± 1.5	20 ± 1.5
Einfügungsverlust (dB)	≤ 2.2	≤ 17	≤ 13	≤ 08	≤ 04	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	4.3-10 weiblich
Handlungsleistung (Watt, max.)	500
Spitzenleistung (Watt, max.)	1500
Abmessungen (mm)	127 mal 40 mal 31.5
Nettogewicht(g)	540 ± 20
Abmessungen der Verpackung (mm)	190 × 80 × 45 (ohne Steckverbinder)
Verpackung Karton Größe (mm)	430 × 400 × 105
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
