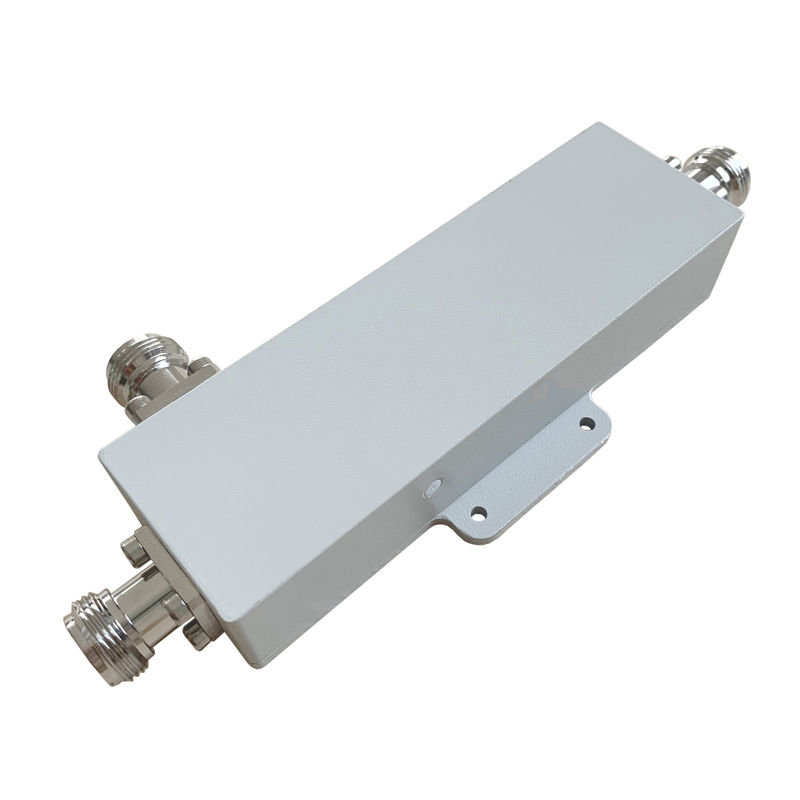

550-2700 MHz N weibliche Richtkopplung

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS PRO TAG

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ROHS ISO9000

Modellnummer

VN-DC-05527-ONx

OEM-Produkte:

angepasst:

Design:

Luftdielektrikum stripline

Farbe:

Zusätzlich

Häufigkeit:

550-2700MHz

Hervorheben:

Koaxiale Richtungskopplung mit niedrigem Pim

N Weibliche Koaxialrichtungskopplung

15 dB Richtungskopplung

Produkt-Beschreibung

550-2700 MHz N weibliche Richtkopplung

Für die Anwendung von DAS IBS
Bis zu -165 dBc @ 43 dBm*2
Schraube oder mit Klammern

Die Kommission hat die Kommission aufgefordert, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen.

Teilnummer	Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Betriebsfrequenz (MHz)	550 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 11	15 ± 1.5	20 ± 1.5
Einfügungsverlust (dB)	≤ 2.2	≤ 17	≤ 13	≤ 08	≤ 04	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm)	127 × 40 × 24,5 (ohne Steckverbinder)
Nettogewicht(g)	350 ± 20
Abmessungen der Verpackung (mm)	180 × 75 × 30
Verpackung Karton Größe (mm)	400 × 380 × 170
ROHS-Konformität	- Ja, das ist es.

Richtungskopplungen sind eine passive Vorrichtung, die hauptsächlich im Bereich der Funktechnik eingesetzt wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die die Leistung gleichmäßig auf zwei Ports verteilt, wird Hybrid-Kopplung genannt, zum Beispiel, 3 dB Hybridkopplung.

Vinncom-Richtungskopplungen basieren auf unterschiedlichen Konstruktionen, wie z.B. Mikro-Streifen.,Luftdielektrisches,dünner Film,Wellenleiter usw.

Richtungskopplungen haben viele Anwendungen, darunter die Bereitstellung einer Signalprobe zur Messung oder Überwachung, Feedback, Kombination von Antennen und Antennen,Bereitstellung von Signal-Taps für Kabel- und/oder verteilte Antennensysteme wie Kabelfernsehen,Mobilfunksignaldeckung und Trennung von übertragenen und empfangenen Signalen in Telekommunikationssystemen.
