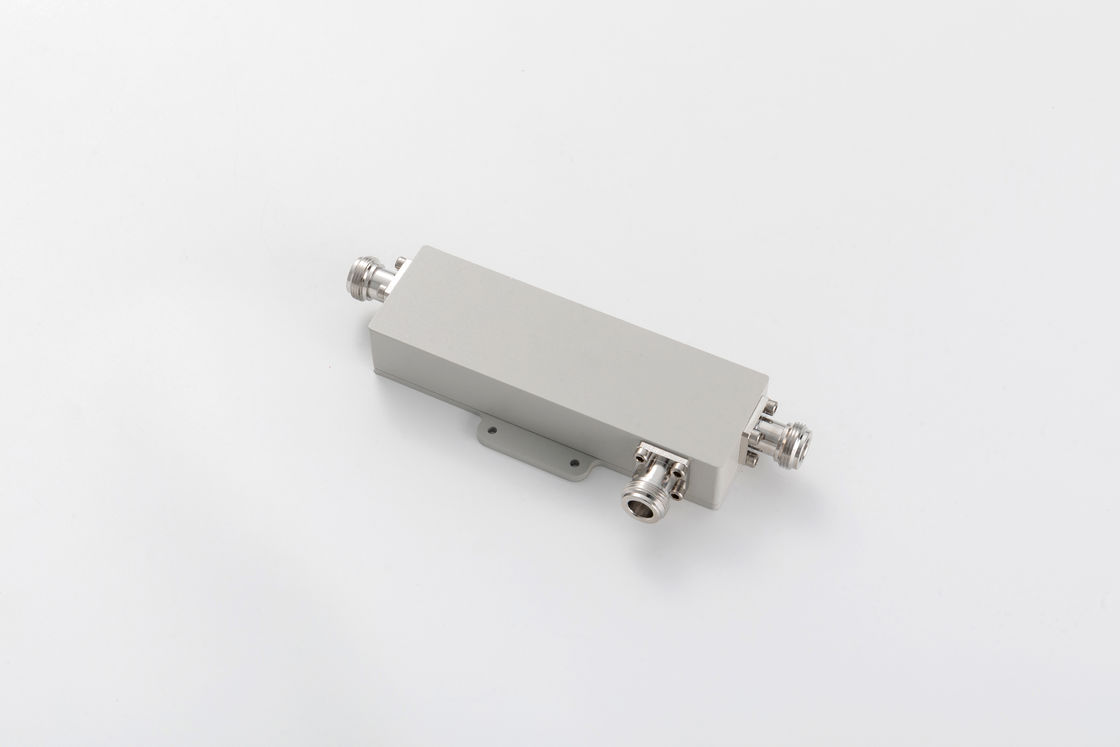

PIM Innenrichtungskopplung in der Mikrowelle N weiblich 550MHz-2700MHz

MOQ:	5 Stück
Preis:	negotiable
Payment Method:	L/C, D/A, D/P, T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

aus China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-DC-05527-ON

Teilnummer:

VN-DC-05527-ON

Impedanz (Ohm):

Versuchen:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155/-161/-165

Anwendung:

Innen- und Außenbereich

Schnittstelle:

N weiblich

Hervorheben:

550 MHz Innenrichtungskopplung

Mikrowellen-Indoor-Richtungskopplung

PIM-Richtungskopplung in der Mikrowelle

Produkt-Beschreibung

550-2700 MHz RichtkopplungN Weibliche PIM -150 / -155 / -161/-165

Hohe Isolation
Gute PIM bis zu -165@43dBm*2
Guter Rücklaufverlust

Teilnummer	Die in Absatz 1 genannte Regelung gilt nicht.
Betriebsfrequenz (MHz)	550 bis 2700
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	± 09	± 09	± 09	± 11	± 15	± 15
Einfügungsverlust (dB)	≤ 2.2	≤ 17	≤ 13	≤ 08	≤ 04	≤ 02
Isolierung (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	127 mal 40 mal 24.5
Nettogewicht(g)	350 ± 20
Verpackungsmaße (mm,L×W×H)	180 × 75 × 30
Verpackung Karton Größe (mm,L×W×H)	400 × 380 × 170

mit einer Leistung von mehr als 1000 Wsind ein passives Gerät, das hauptsächlich im Bereich der Funktechnik verwendet wird.Sie koppeln eine bestimmte Menge elektromagnetischer Leistung in einer Übertragungsleitung an einen Port, so dass das Signal in einem anderen Funksystem oder in der nächsten Funkgeräte verwendet werden kannEin wesentliches Merkmal von Richtungskopplungen ist, dass sie nur in eine Richtung fließende Stromversorgung koppeln.Eine Richtungskopplung, die dazu bestimmt ist, die Leistung gleichmäßig auf zwei Ports zu verteilen, wird alsHybridkopplung, zum Beispiel, 3 dB Hybridkopplung.
