6GHz-Wellenleiter-Duplexer

6GHz-Wellenleiter-Duplexer

Mindestbestellmenge: 5 STÜCK
Preis: negotiable
Zahlungsmethode: L/C, D/A, D/P, T/T
Lieferkapazität: 500
Detailinformationen
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ISO 9000 ROHS
Modellnummer
VN-WGD-OMT-06
Teilenummer:
VN-WGD-OMT-06
Arbeitsfrequenz (Gigahertz):
6
Ebenheit (dB):
≤0,8 dB (zufällige Spanne von ±30 MHz)
Gruppenlaufzeit-Veränderung:
≤15 ns (zufällige Spanne von ±30 MHz)
Renditeverlust (DB):
≥15,0 dB
Einfügungsdämpfung (DB):
≤1,8 dB
Ablehnungen (Niedrig bis ANT):
≥70dB@f3-f4 ≥50dB@30MHz-(f1-DS) ≥40dB@f4-2*f1 ≥30dB@2*f1-26GHz
Ablehnungen (Hoch bis ANT):
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥40dB@(f4+DS)-2*f3 ≥30dB@2*f3-26GHz
Hervorheben:

6-GHz-Wellenleiter-Duplexer

,

Wellenleitungs-Duplexgerät

,

6 GHz-Wellenleitgerät

Produkt-Beschreibung





6GHz-Wellenleitungs-Duplexer

  • Fabrikgestimmt für spezifische Tx/Rx-Frequenzpaare

  • Aufbau von robusten und präzisionsbearbeiteten Wellenleitern

  • Frequenzselektive Bedienung (trennt Tx- und Rx-Bänder)



Wie man eineWellenleitungs-Duplexer(Verwendungsmethode)

  1. Identifizieren Sie die drei Häfen- Ich weiß.
    EineWellenleitungs-Duplexerhat drei eindeutig gekennzeichnete Ports: Antennenport (allgemein), Senderport (Tx) und Empfängerport (Rx).

  2. Anschließen Sie die Antenne an den gemeinsamen Port- Ich weiß.
    Anschließen Sie die Antennenzufuhr an den gemeinsamen (Antennen) -Anschluss desWellenleitungs-Duplexer.

  3. Verbindet den Sender zum Tx-Port- Ich weiß.
    Anschließen Sie den Sender- oder Leistungsverstärker-Ausgang an den Tx-Anschluss desWellenleitungs-Duplexer.

  4. Nicht genutzte Ports löschen- Ich weiß.Wenn einWellenleitungs-DuplexerDie Anschlüsse werden mit einemWellenleitlastUm Spiegelungen zu verhindern.

  5. Überprüfung der Leistung- Ich weiß.
    Vor dem Einsatz einesWellenleitungs-Duplexer, überprüfen die Durchschnitts- und Spitzenleistung für den Tx-Port.



Teilnummer Die Kommission kann die Kommission auffordern, die in den Absätzen 1 und 2 genannten Maßnahmen zu ergreifen.
Betriebsfrequenz (GHz) 6
Einsetzungsverlust (dB) ≤1,8 dB
Flachheit (dB) ≤ 0,8 dB ((Zufallsspanne ± 30 MHz)
Gruppenverzögerungsvariation ≤15ns (Zufallsspannweite ±30MHz)
Rücklaufverlust (dB) ≥ 15 dB
Ablehnungen ((Niedrig bis ANT)

Der Prüfstand muss in der Lage sein, die Prüfungen abzuschließen.

Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Daten.

Der Prüfstand ist für alle Prüfungen mit einer Leistung von mehr als 10 dB zu verwenden.

≥ 30 dB@2*f1-26GHz

Ablehnungen ((Hoch bis ANT)

≥ 70dB@f1-f2

≥ 50 dB @ 30 MHz-f1

Der Wert der Verringerung der Schadstoffbelastung wird durch die Verringerung der Schadstoffbelastung verringert, wenn die Verringerung der Schadstoffbelastung nicht möglich ist.

≥ 30 dB@2*f3-26GHz

Transpolare Isolierung ≥ 35 dB (A)

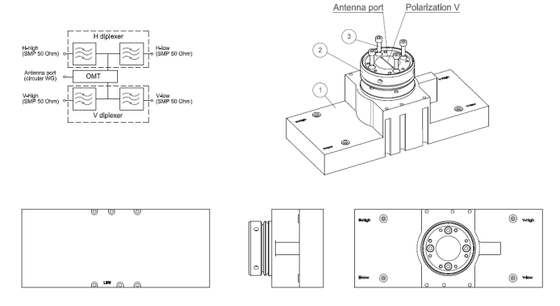

Abmessung (mm) Wie unten
ROHS-Konformität - Ja, das ist es.





6GHz-Wellenleiter-Duplexer
