Name: 15GHz WR-62 Hohlleiter-Duplexer
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

Mindestbestellmenge:	5 STÜCK
Preis:	negotiable
Zahlungsmethode:	L/C, D/A, D/P, T/T
Lieferkapazität:	500

Detailinformationen

Produkt-Beschreibung

Detailinformationen

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ISO 9000 ROHS

Modellnummer

VN-WGD-15-WR62

Teilenummer:

VN-WGD-15-WR62

Arbeitsfrequenz (Gigahertz):

Ebenheit (dB):

≤0.5dB

Isolierung (L-Kanal zu H-Kanal):

≥70 dB

Renditeverlust (DB):

≥18dB

Einfügungsdämpfung (DB):

≤1,4 dB

Schnittstelle:

WR62 (BJ140)

Produkt-Beschreibung

15GHz WR-62 HOHLLEITER DUPLEXER

Schützt empfindliche Empfänger vor energiereichen Sendersignalen
Verbessert die Systemempfindlichkeit durch Reduzierung der Senderstreuung in den Empfänger
Frequenzbereich von 1 GHz bis 110 GHz+

Ein HOHLLEITER DUPLEXER bietet eine hohe Isolation zwischen Sender- und Empfängereingang und verhindert, dass das energiereiche Sendersignal das empfindliche Empfänger-Frontend beschädigt.
In einem zirkulatorbasierten HOHLLEITER DUPLEXER, verwendet das Gerät einen HOHLLEITER ZIRKULATOR mit zwei Bandpassfiltern, die an zwei Ports angeschlossen sind – der Zirkulator leitet die Sendeenergie zur Antenne und die Empfangsenergie von der Antenne zum Empfänger.
In einem filterbasierten HOHLLEITER DUPLEXER (unter Verwendung einer Magic-T- oder T-Verbindung) werden Sende- und Empfangssignale durch frequenzselektive Filter getrennt; der Sende-Filter lässt nur das Sende-Band zur Antenne durch, und der Empfangs-Filter lässt nur das Empfangs-Band von der Antenne durch.

Empfänger an Rx-Port anschließen –
Schließen Sie den Empfänger oder den LNA-Eingang an den Rx-Port des HOHLLEITER DUPLEXER an.

Flanschtypen anpassen –
Ein HOHLLEITER DUPLEXER erfordert den gleichen Flanschtyp (UG, CPR, Cover oder Choke) an allen drei Ports wie die angeschlossenen Hohlleiterkomponenten.

Frequenzzuweisungen überprüfen –
Ein HOHLLEITER DUPLEXER ist für spezifische Sende- und Empfangsfrequenzbänder werkseitig abgestimmt; stellen Sie sicher, dass Ihre Systemfrequenzen mit den Spezifikationen des HOHLLEITER DUPLEXER übereinstimmen.

Teilenummer	VN-WGD-15-WR62
Betriebsfrequenz ( GHz )	15
Flachheit(dB)	≤0.5dB
Isolation (L-Kanal zu H-Kanal)	≥70dB
Rückflussdämpfung (dB)	≥18dB
Einfügedämpfung(dB)	≤1.4dB
Schnittstelle	WR62 (BJ140)

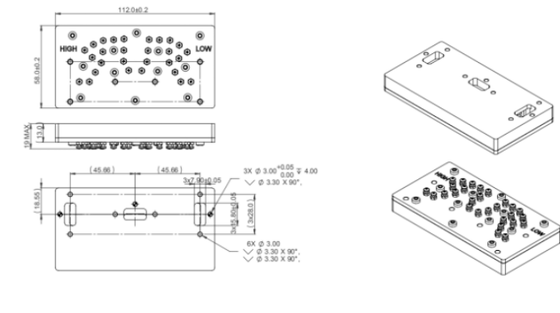

Abmessung(mm)	Wie unten
Betriebsfeuchtigkeit	5-95%
Betriebstemperatur ( ℃ )	-40 ~ +80
ROHS-Konformität	Ja
