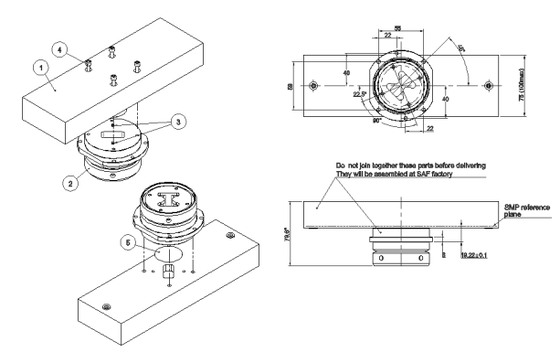

7GHz WR-112 Wellenleiter-Duplexer

7GHz Hohlleiter-Duplexer

• Niedriger VSWR an allen Anschlüssen (bei ordnungsgemäßer Terminierung)
• Gemeinsame Antennennutzung für Sende- und Empfangszwecke (reduziert die Hardware)
• Hohe Isolation zwischen Sender- und Empfängerausgängen (typischerweise >30 dB)

Funktionsprinzip einesHohlleiter-Duplexer

EinHohlleiter-Duplexerist eine Drei-Port-Mikrowellenkomponente, die es ermöglicht, eine einzelne Antenne zwischen einem Sender und einem Empfänger zu teilen und gleichzeitig eine Isolation zwischen ihnen zu gewährleisten.
EinHohlleiter-Duplexerbesteht typischerweise aus zwei Bandpassfiltern (oder einem Bandpass- und einem Bandunterdrückungsfilter), die an eine gemeinsame Verbindung angeschlossen sind, oft unter Verwendung einesHohlleiter-Magic-Toder einer zirkulatorbasierten Architektur.
EinHohlleiter-Duplexertrennt Sende- und Empfangssignale basierend auf der Frequenz: Der Sendekanal leitet die Senderfrequenz (Tx) zur Antenne, während der Empfangskanal die Empfängerfrequenz (Rx) von der Antenne leitet.
EinHohlleiter-Duplexerbietet eine hohe Isolation zwischen Sender- und Empfängerausgängen und verhindert, dass das Hochleistungssendesign das empfindliche Empfänger-Frontend beschädigt.
Bei einem zirkulatorbasiertenHohlleiter-Duplexerverwendet das Gerät einenHohlleiter-Zirkulatormit zwei Bandpassfiltern, die an zwei Anschlüsse angeschlossen sind – der Zirkulator leitet die Tx-Energie zur Antenne und die Rx-Energie von der Antenne zum Empfänger.
Bei einem filterbasiertenHohlleiter-Duplexer(unter Verwendung eines Magic-T oder T-Verbinders) werden die Tx- und Rx-Signale durch frequenzselektive Filter getrennt; der Tx-Filter leitet nur das Tx-Band zur Antenne, und der Rx-Filter leitet nur das Rx-Band von der Antenne.
EinHohlleiter-Duplexernutzt die Tatsache, dass die Sende- und Empfangsfrequenzen ausreichend getrennt sind (Frequenzmultiplex-Duplexing), damit die Filter effektiv zwischen ihnen unterscheiden können.
EinHohlleiter-Duplexerenthält auch eineHohlleiter-Lastoder eine angepasste Terminierung am isolierten Anschluss (bei Verwendung eines Zirkulators), um jegliche Leck- oder Reflexionsenergie zu absorbieren.
EinHohlleiter-Duplexerstellt sicher, dass die Antenne gleichzeitig mit Sende- und Empfangspfaden verbunden ist, ohne gegenseitige Störungen – eine wesentliche Funktion für Full-Duplex-Radar- und Kommunikationssysteme.
