Koaxiale HF-Prüfkabel
, 67G-HF-Prüfkabel
, 50 Ohm RF-Koaxialkabel

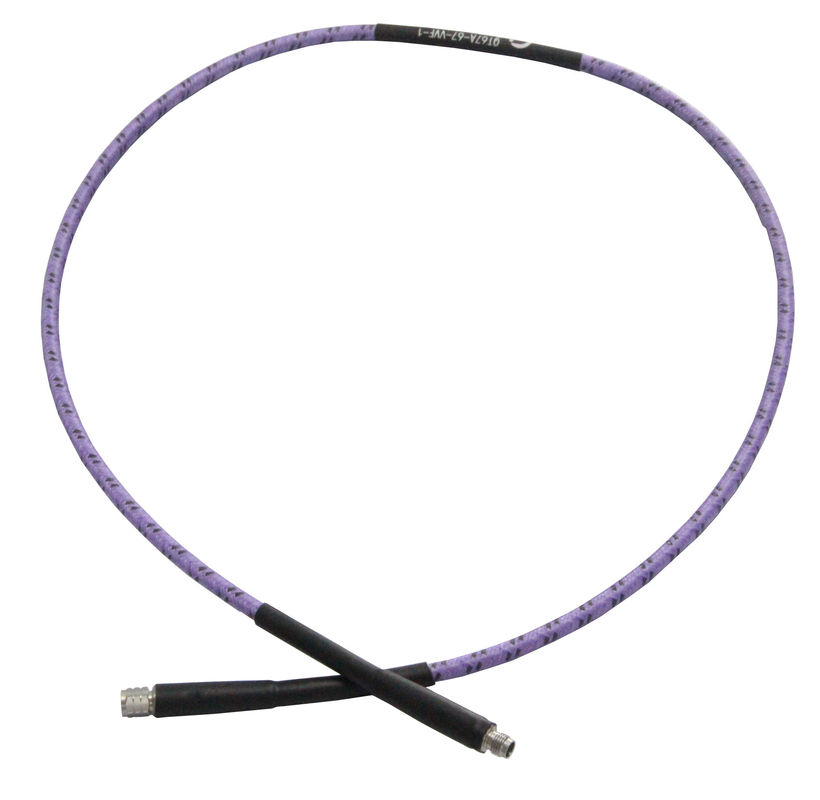

67G Koaxial-HF-Prüfkabel 50 Ohm Impedanz
67G Hochhaltbarkeitskabelanlagen
- Niedriger Einsetzverlust
- Hohe Macht
- Hohe Phasenstabilität
Phase- und Verluststabil, lange Flexibilität
| Eigenschaften: |
Anwendungen: |
| *Niedriger Einsetzverlust |
* Laboruntersuchung |
| * Hohe Phasenstabilität |
* Flugzeugtechnik |
| * Hohe Macht |
* Radar mit Phasenarray |
| * Hohe Haltbarkeit |
* Satellitenkommunikation |
Elektrotechnik
| Häufigkeit: |
Gleichspannung ~ 67 GHz |
| Impedanz: |
50Ω |
| Ausbreitungsgeschwindigkeit: |
81% |
| Schutzwirksamkeit: |
90 dB im Min. |
| Spannungswiderstand: |
500 V Gleichstrom |
| Phasenstabilität*1: |
±7° |
| Amplitude-Stabilität*1: |
± 0,05 dB |
[1] 50 mm Radius, 360° Biegung
Mechanische
|
Nicht gepanzerter Biegeradius
(Installation/Wiederholung):
|
12mm/24mm Min. |
|
Panzerbogenradius
(Installation/Wiederholung):
|
30 mm/60 mm Min. |
| Lebenszyklus der Biegung: |
100,000 |
| Lebenszyklus der Paarung*2: |
5,000 |
[2] Für Steckverbinder 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, nur SMA.
Umwelt
| Temperatur: |
-55°C bis +125°C |
Abschwächen und Leistungsmanagement
| Frequenz (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Abschwächen*3(dB/100 m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Durchschnittliche Leistung*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0■ Umgebung: +25°C (77°F); Rohkabel
[4] VSWR:1.0Umgebung: +40°C (104°F); Meeresspiegel
Bauwesen
| - Nein. Ich weiß nicht. |
Name |
Größe (mm) |
Material |
| 1 |
Innerer Leiter |
0.50 |
mit einer Breite von nicht mehr als 20 mm |
| 2 |
Dielektrische |
1.38 |
PTFE mit geringer Dichte |
| 3 |
Innerer Schild |
1.54 |
mit einer Breite von nicht mehr als 30 mm |
| 4 |
Zwischenschicht |
1.82 |
PTFE mit geringer Dichte |
| 5 |
Außenschild |
2.17 |
mit einer Breite von nicht mehr als 30 mm |
| 6 |
Kleider und Kleidung |
2.40 |
FEP |
| 7 bis 9 |
Rüstung (optional) |
5.50 |
Zusammengesetzt |
| 10 |
|
6.00 |
PTFE |
Regeln für die Benennung von Steckverbindern:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (mit GPPO und SSMP, 65 GHz, VSWR 1.8) kombinierbar
2 - 2,4 mm (50 GHz, VSWR 1,4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40 GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Weiblicher Stecker - Nach dem Steckernamen F F hinzufügen
Rechtswinkel - Hinzufügen von R nach dem Namen des Steckers (VSWR-Zunahme 0,1)
Wie man bestellt
VN67W-X-Y-Z
VN:Vinncom
W: Rüstung: P, ohne Rüstung: leer
X: Frequenz in GHz
Y: Typ des Steckers
Z: Länge in Metern
Beispiele:
Um ein VN67 Testkabel mit Panzerung zu bestellen, DC-60GHz,1.85mm männlich bis 1.85mm weiblich, 0,5 Meter, geben Sie VN67P-60-VVF-0 an.5.
