40G-HF-Prüfkabel
, Signal-HF-Prüfkabel
, 40G Signalkabel

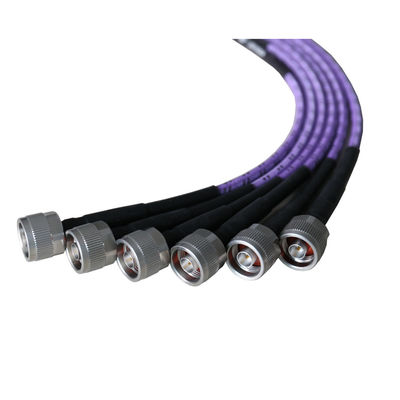

40G Flexible Signal HF-Testkabel VN280 Hohe Phasenstabilität
VN280 40G Hohe Phasenstabilität Flexibel Alternativ zum halbstarren Kabel
- Breitbandfrequenz
- Phasenstabilität
- Niedriges PIM
Flexibles Kabel, Alternativ zu halbrigen Kabeln
| Eigenschaften: |
Anwendungen: |
| * Phasenstabilität |
* Radar mit Phasenarray |
| * Niedriges PIM |
* Vernetzung innerhalb und zwischen Geräten |
Elektrotechnik
| Häufigkeit: |
Gleichspannung ~ 40 GHz |
| Frequenz der Abgrenzung: |
62 GHz |
| Impedanz: |
50Ω |
| Ausbreitungsgeschwindigkeit: |
70% |
| Schutzwirksamkeit: |
90 dB im Min. |
| Spannungswiderstand: |
500 V Gleichstrom |
| - Nein. Ich weiß nicht. |
Name |
Größe (mm) |
Material |
| 1 |
Innerer Leiter |
0.53 |
mit einer Breite von nicht mehr als 20 mm |
| 2 |
Dielektrische |
1.63 |
PTFE |
| 3 |
Innerer Schild |
1.83 |
mit einer Breite von nicht mehr als 30 mm |
| 4 |
Außenschild |
2.18 |
mit einer Breite von nicht mehr als 30 mm |
| 5 |
Kleider und Kleidung |
2.65 |
FEP |
Mechanische
| Bogenradius (Anlage): |
13.0 mm |
| Biegeradius (wiederholt): |
26.0 mm |
| Gewicht: |
22 g/m |
Abschwächen und Leistungsmanagement
| Frequenz (GHz) |
0.3 |
0.5 |
1 |
2.4 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
| Abschwächen*1(dB/100 m) |
19.9 |
26.2 |
38.2 |
62.5 |
71.1 |
107.5 |
128.3 |
147.6 |
169.4 |
216.1 |
280.6 |
| Durchschnittliche Leistung*2(W) |
512 |
423 |
290 |
177 |
156 |
103 |
86 |
75 |
65 |
51 |
39 |
Umwelt
| Temperatur: |
-55°C bis +125°C |
Regeln für die Benennung von Steckverbindern:
2 - 2,4 mm (40 GHz, VSWR 1,35)
K - 2,92 mm (40 GHz, VSWR 1,35)
P - SMP (26,5 GHz, VSWR 1,3)
A - SSMA (26,5 GHz, VSWR 1,3)
S - SMA (26,5 GHz, VSWR 1,3)
G - Mini-SMP (mit GPPO und SSMP, 18 GHz, VSWR 1.3)
N - N (18 GHz, VSWR 1,25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1,3)
B - BNC (4 GHz, VSWR 1,4)
D - SMB (4GHz, VSWR 1,25)
Weiblicher Stecker - Nach dem Steckernamen F F hinzufügen
Rechtswinkel - Hinzufügen von R nach dem Namen des Steckers (VSWR-Zunahme 0,1)
