50G-HF-Prüfkabel
, Flugzeugtechnische HF-Prüfkabel
, Luftfahrzeugtechnik

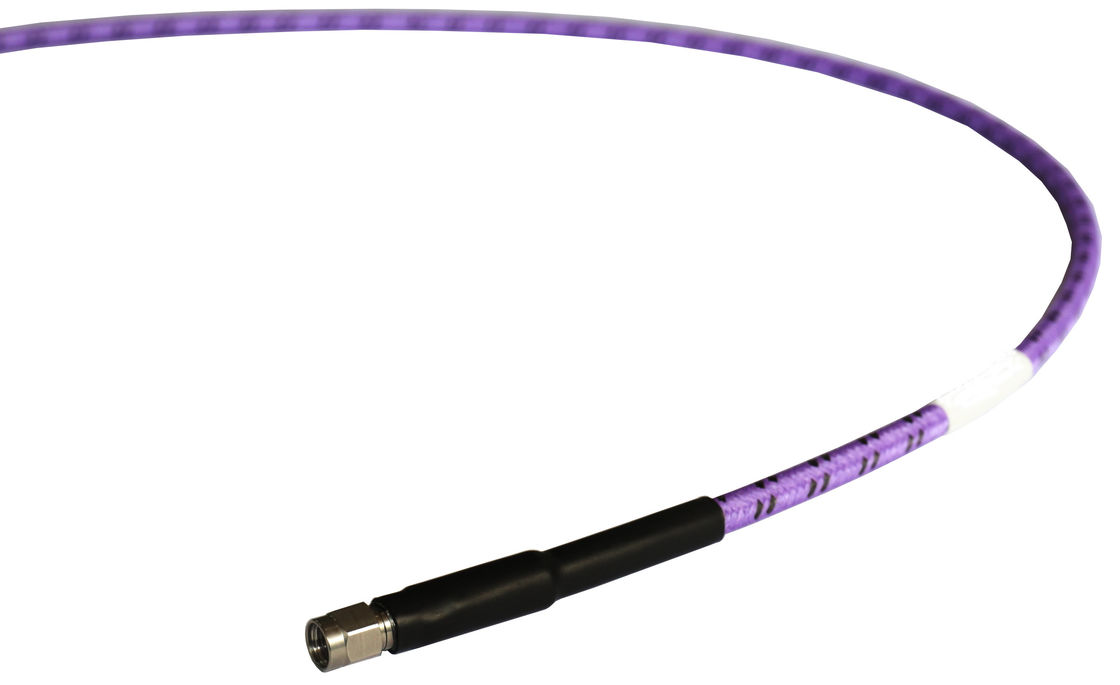

Hochleistungs-Avionik-HF-Prüfkabel-Montagen mit Blei 50G
Phase- und Verluststabile, lange Flexlebensdauer 50G Hochleistungs-Testkabelanlagen
- Niedriger Einsetzverlust
- Hohe Macht
- Hohe Haltbarkeit
Phase- und Verluststabil, lange Flexibilität
| Eigenschaften: |
Anwendungen: |
| * Niedriger Einsetzverlust |
* Laboruntersuchung |
| * Hohe Phasenstabilität |
* Flugzeugtechnik |
| * Hohe Macht |
* Radar mit Phasenarray |
| * Hohe Haltbarkeit |
* Satellitenkommunikation |
Elektrotechnik
| Häufigkeit: |
Gleichspannung ~ 50 GHz |
| Impedanz: |
50Ω |
| Ausbreitungsgeschwindigkeit: |
76% |
| Schutzwirksamkeit: |
90 dB im Min. |
| Spannungswiderstand: |
500 V Gleichstrom |
| Phasenstabilität*1: |
±7° |
| Amplitude-Stabilität*1: |
± 0,05 dB |
[1] 50 mm Radius, 360° Biegung
Mechanische
|
Nicht gepanzerter Biegeradius
(Installation/Wiederholung):
|
18mm/36mm Min. |
|
Panzerbogenradius
(Installation/Wiederholung):
|
30 mm/60 mm Min. |
| Lebenszyklus der Biegung: |
100,000 |
| Lebenszyklus der Paarung*2: |
5,000 |
[2] Nur für Steckverbinder von 2,4 mm, 2,92 mm, 3,5 mm, SMA, N.
Umwelt
| Temperatur: |
-55°C bis +165°C |
Abschwächen und Leistungsmanagement
| Frequenz (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Abschwächen*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Durchschnittliche Leistung*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0■ Umgebung: +25°C (77°F); Rohkabel
[4] VSWR:1.0Umgebung: +40°C (104°F); Meeresspiegel
Bauwesen
| - Nein. Ich weiß nicht. |
Name |
Größe (mm) |
Material |
| 1 |
Innerer Leiter |
0.72 |
mit einer Breite von nicht mehr als 20 mm |
| 2 |
Dielektrische |
2.1 |
PTFE mit geringer Dichte |
| 3 |
Innerer Schild |
2.25 |
mit einer Breite von nicht mehr als 30 mm |
| 4 |
Zwischenschicht |
2.55 |
PTFE mit geringer Dichte |
| 5 |
Außenschild |
3.01 |
mit einer Breite von nicht mehr als 30 mm |
| 6 |
Kleider und Kleidung |
3.60 |
FEP |
| 7 bis 9 |
Rüstung (optional) |
5.50 |
Zusammengesetzt |
| 10 |
|
6.00 |
PTFE |
Regeln für die Benennung von Steckverbindern:
2 - 2,4 mm (50 GHz, VSWR 1,4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18 GHz, VSWR 1,25)
Weiblicher Stecker - Nach dem Steckernamen F F hinzufügen
Rechter Winkel - Hinzufügen von R nach dem Steckernamen (VSWR-Zunahme 0,1)
Wie man bestellt
VN50W-X-Y-Z
VN:Vinncom
W: Rüstung: P, ohne Rüstung: leer
X: Frequenz in GHz
Y: Typ des Steckers
Z: Länge in Metern
T50-Kopplungsanschluss
|
Einheitliche Datenbank
2.4mm männlich, aus Edelstahl
|
|
Die in Absatz 1 genannte Nummer gilt nicht für die Zulassung.
3.5mm weiblich, aus Edelstahl
|
|
|
Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
2.4 mm weiblich, aus Edelstahl
|
|
Einheitliche Datenbank
SMA-Mann, aus Edelstahl
|
|
|
Die Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu finden.
2.92mm männlich, Edelstahl
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
SMA weiblich, aus Edelstahl
|
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
2.92mm weiblich, Edelstahl
|
|
Einheitliche Datenbank
N weiblich, aus Edelstahl
|
|
|
Einheitliche Datenbank
3.5 mm männlich, aus Edelstahl
|
|
|
|
T50P-Koppelverbindung
|
Einheitliche Datenbank
2.4mm männlich, aus Edelstahl
|
|
Einheitliche Datenbank
3.5 mm männlich, aus Edelstahl
|
|
|
Einheit für die Überwachung der Qualität der Luft
2.4 mm weiblich, aus Edelstahl
|
|
Einheitliche Datenbank
3.5mm weiblich, aus Edelstahl
|
|
|
Einheitliche Datenbank
2.92mm männlich, Edelstahl
|
|
Einheitliche Datenbank
SMA-Mann, aus Edelstahl
|
|
|
Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 528/2012 aufgenommen.
2.92mm weiblich, Edelstahl
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
SMA weiblich, aus Edelstahl
|
|
|
Einheitliche Datenbank
N männlich, aus Edelstahl
|
|
|
|
