Name: Der COAXIAL-FILTER in DC-16,5 GHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-CFLT-SF-DC16
Price: 414.00 USD
Availability: InStock

Mindestbestellmenge:	5 STÜCK
Preis:	negotiable
Zahlungsmethode:	L/C, D/A, D/P, T/T
Lieferkapazität:	500

Detailinformationen

Produkt-Beschreibung

Detailinformationen

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

ISO 9000 ROHS

Modellnummer

VN-CFLT-SF-DC16

Teilenummer:

VN-CFLT-SF-DC16

Arbeitsfrequenz (Gigahertz):

DC-16,5

Impedanz (Ohm):

Einfügungsdämpfung (DB):

≤ 0,5

Rückflussdämpfung (DB):

Rf-Verbindungsstücke:

SMA-M&SMA-F

Hervorheben:

Koaxalfilter mit DC-16

5 GHz

Coaxelfilter mit Wellenführer

Produkt-Beschreibung

DC-16,5 GHzKOAXIAL FILTER

Schützt nachgeschaltete Komponenten vor Out-of-Band-Energie
Verbessert das Signal-Rausch-Verhältnis (SNR) des Systems
Hohe Zuverlässigkeit in rauen Umgebungen (Vibration, Temperatur, Feuchtigkeit)

Anwendungsszenarien / Arbeitsszenarien von aWELLENLEITER-FILTER

Radarsysteme–
AWELLENLEITER-FILTERtrennt Sende- und Empfangsfrequenzen in einem frequenzagilen Radar oder weist Störungen außerhalb des Bandes zurück.
Bodenstationen für Satellitenkommunikation (Satcom).–
AWELLENLEITER-FILTEREntfernt unerwünschte Störemissionen aus dem Aufwärtskonverter, bevor das Signal die Antenne erreicht.
Elektronische Kriegsführungssysteme (EW).–
AWELLENLEITER-FILTERwählt das gewünschte Frequenzband aus und unterdrückt gleichzeitig Störsignale außerhalb dieses Bandes.
Test- und Messaufbauten–
AWELLENLEITER-FILTERwird bei der Kalibrierung von Netzwerkanalysatoren verwendet, um saubere, oberschwingungsfreie Testsignale zu erzeugen.
Mikrowellensender und -verstärker–
AWELLENLEITER-FILTERunterdrückt Oberwellen und Out-of-Band-Produkte, die von nichtlinearen Verstärkerstufen erzeugt werden.

VN-CFLT-SF-DC16.pdf

Teilenummer	VN-CFLT-SF-DC16
Betriebsfrequenz (GHz)	DC-16,5
Unterdrückung (dB)	32 dB bei 26,5 GHz–40 GHz
Einfügedämpfung (dB)	≤0,5
Rückflussdämpfung (dB)	16
HF-Anschlüsse	SMA-M&SMA-F
Betriebstemperatur (℃)	-40 ~ + 85

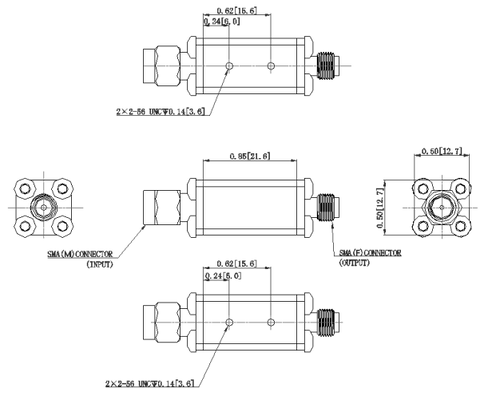

Abmessung (mm)	Wie unten
ROHS-Konformität	Ja

Der COAXIAL-FILTER in DC-16,5 GHz
