37-40,5GHz KOAXIALFILTER
  • Name

37-40,5GHz KOAXIALFILTER

Mindestbestellmenge: 5 STÜCK
Preis: negotiable
Zahlungsmethode: L/C, D/A, D/P, T/T
Lieferkapazität: 500
Detailinformationen
Produkt-Beschreibung
Detailinformationen
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ISO 9000 ROHS
Modellnummer
VN-CFLT-KM-3740
Teilenummer:
VN-WGLD-75110-WR10
Arbeitsfrequenz (Gigahertz):
37-40,5
Impedanz (Ohm):
50
Einfügungsdämpfung (DB):
≤ 2,0
Rückflussdämpfung (DB):
≥14
Rf-Verbindungsstücke:
2,92 mm-Stecker und 2,92 mm-Buchse
Hervorheben:

37-40

,

5GHz Koaxialfilter

,

Coaxelfilter mit Wellenführer

Produkt-Beschreibung

374-40,5 GHzKOAXIAL FILTER



  • Hohe Belastbarkeit (sowohl Durchschnitts- als auch Spitzenleistung)
  • Geringe Einfügedämpfung im Durchlassbereich
  • Mehrere Filtertypen verfügbar (Bandpass, Tiefpass, Hochpass, Bandstopp)





Funktionsprinzip einesHOHLFÜHRUNGSFILTER

EinHOHLFÜHRUNGSFILTERist eine passive, frequenzselektive Hohlleiterkomponente.
EinHOHLFÜHRUNGSFILTERlässt Signale innerhalb eines bestimmten Frequenzbandes mit sehr geringer Einfügedämpfung passieren.
Außerhalb dieses Durchlassbandes bietet einHOHLFÜHRUNGSFILTEReine hohe Dämpfung (Unterdrückung) unerwünschter Signale.
EinHOHLFÜHRUNGSFILTERarbeitet basierend auf Resonanzkammern, Blenden oder gekoppelten Abschnitten innerhalb der Hohlleiterstruktur.
EinHOHLFÜHRUNGSFILTERkann als Tiefpass-, Hochpass-, Bandpass- oder Bandstopp- (Kerbe) Typ ausgelegt werden.
EinHOHLFÜHRUNGSFILTERnutzt die physikalischen Abmessungen seiner Kammern zur Bestimmung der Resonanzfrequenz.
Wenn ein Signal mit der Resonanzfrequenz einesHOHLFÜHRUNGSFILTERübereinstimmt, passiert es mit minimaler Reflexion.
Wenn ein Signal außerhalb der Resonanz liegt, reflektiert oder absorbiert einHOHLFÜHRUNGSFILTERes und verhindert die Übertragung.
EinHOHLFÜHRUNGSFILTERerreicht seine Filterfunktion ohne externe Stromversorgung oder aktive Komponenten.

                                  VN-CFLT-KM-3740.pdf

Teilenummer VN-CFLT-KM-3740
Betriebsfrequenz (GHz) 37-40,5
Unterdrückung (dB) 45dB@29GHz-35,25GHz/40dB@42GHz-48GHz
Einfügedämpfung (dB) ≤2,0
Rückflussdämpfung (dB) ≥14
HF-Steckverbinder 2,92mm-Stecker & 2,92mm-Buchse
Betriebstemperatur (°C) 0 ~ + 55

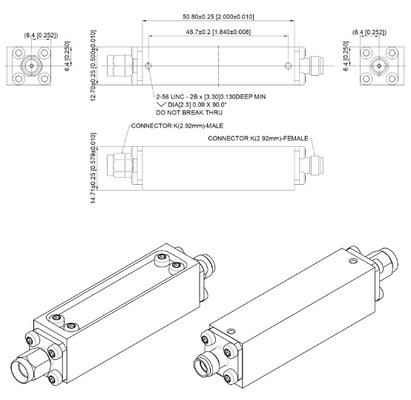

Abmessungen (mm) Wie unten
ROHS-Konformität Ja







37-40,5GHz KOAXIALFILTER

Tags:

Wellenleitgerät,

Wellenleitlast,

Wellenleitungs-Endlast
