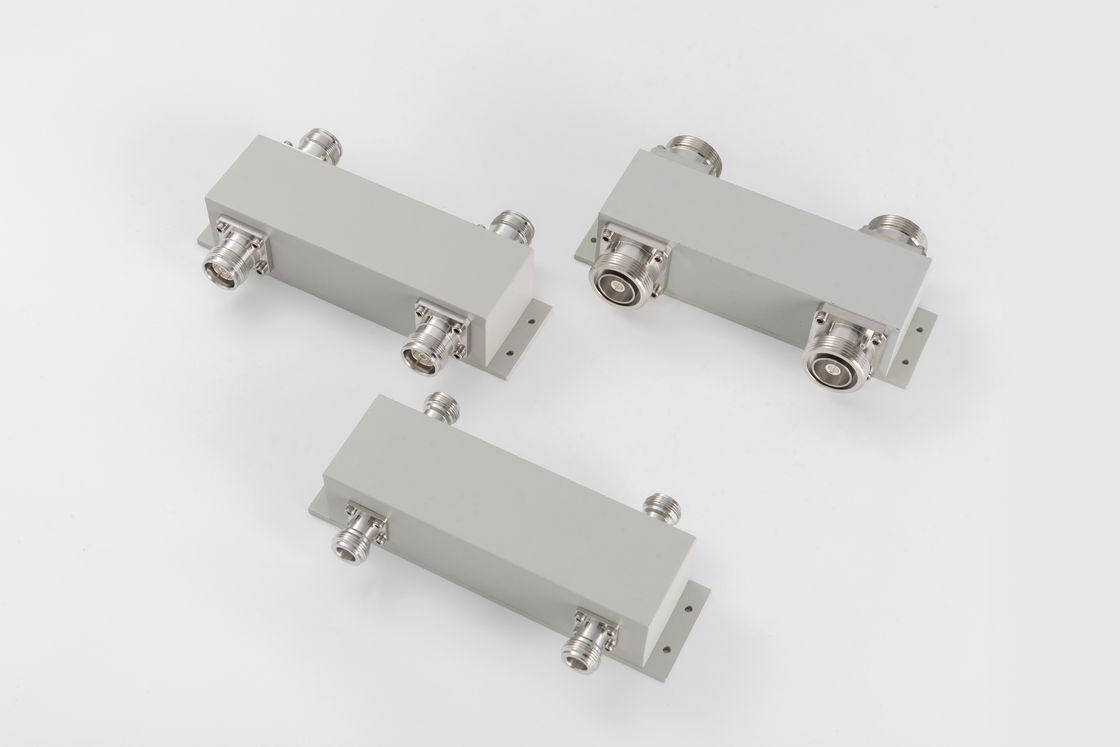

698-3800MHz 2in 2out Hybrid-Kopplung / 2: 2 Kombinator PIM -150 / -160

MOQ:	5 Stück
Preis:	VN-HC2x2-035052-ON-xxx
Payment Method:	L/C, D/A, D/P, T/T

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-HC2x2-0738-OX

Teilnummer:

VN-HC2x2-0738-OX

Impedanz (Ohm):

Arbeitsfrequenz (MHZ):

698-3800

Versuchen:

≤1.25

Koppelung (DB):

3.0±0.9

Hervorheben:

Hybridkopplung 698-3800 MHz

Hybrid-Kopplung 2in2out

698-3800MHz-Hybridkopplungen

Produkt-Beschreibung

698-3800MHz 2in 2out Hybrid-Kopplung / 2: 2 Kombinator PIM -150 / -160

Hohe Isolation
Gute PIM bis zu -160@43dBm*2
Gute Flachheit

Die Daten werden von den zuständigen Behörden des Mitgliedstaats, in dem sie sich befinden, übermittelt.

Die Kommission hat die Kommission aufgefordert, die folgenden Informationen zu übermitteln:

Teilnummer	Einheit für die Bereitstellung von Daten
Betriebsfrequenz (MHz)	mit einem Durchmesser von
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	3.0±0.9
Einfügungsverlust (dB)	3.7
Isolierung (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weibliche/4.3-10 Weibliche/DIN Weibliche
Handlungsleistung (Watt, max.)	500 ((N:300)
Spitzenleistung (Watt, max.)	1500 ((N:1200)
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Nettogewicht (g)	615 ± 20	685 ± 20	880 ± 20
Verpackungsmaße (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

698-3800MHz 2in 2out Hybrid-Kopplung / 2: 2 Kombinator PIM -150 / -160 0

Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
