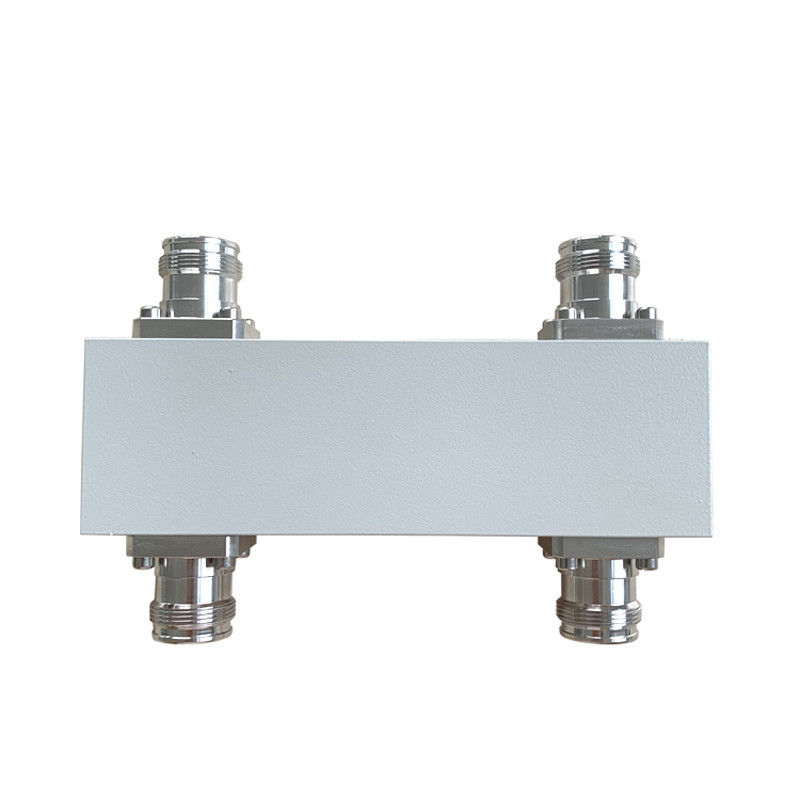

500-4000MHz 2in 2out 4,3-10F Hybrid-Kopplung
  • name
  • name
  • name
  • name

500-4000MHz 2in 2out 4,3-10F Hybrid-Kopplung

MOQ: 5 Stück
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 500pcs pro Tag
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ROHS ISO9000
Modellnummer
VN-HC2x2-05538-OP
Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
gewöhnlich 25db
NIEDRIGES VSWR:
1,15 (maximal)
Anschluss:
4.3-10 weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
PIM:
-153dbc -163dbc @43dbm*2
Hervorheben:

-163 dBc PIM 3 dB Hybrid-Kopplung

,

500 Watt 3 dB Hybridkopplung

,

2x2 Breitband 90-Grad-Hybrid

Produkt-Beschreibung

550-3800MHZ 4,3-10 weibliche niedrige PIM 3dB Hybrid-Kopplungskombinator DAS



  • Gute PIM bis zu -163@43dBm*2
  • Guter Rücklaufverlust
  • Hohe Isolation



                                                              Die Daten werden in der Tabelle 1 aufgeführt.

Teilnummer VN-HC2x2-05538-OP
Betriebsfrequenz (MHz) 550 bis 3800
Impedanz (Ohm) 50
VSWR 1.25
Kopplung (dB) 3 ± 1
Einfügungsverlust (dB) 3 ± 1
Isolierung (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle 4.3-10 weiblich
Handlungsleistung (Watt, max.) 500
Spitzenleistung (Watt, max.) 1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder) 140.6 mal 44 mal 34.5
Nettogewicht (g) 715
Verpackungsgewicht (kg/stück) 15.4/20
Verpackungsmaße (mm,L×W×H) 170*100*40
Verpackung Karton Größe (mm,L×W×H) 520*360*105
ROHS-Konformität - Ja, das ist es.



500-4000MHz 2in 2out 4,3-10F Hybrid-Kopplung 0



Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.





Tags:

2700 MHz HF-Hybridkopplung,

Hybridkopplung für DAS IBS,

-163 dBc PIM 3 dB Hybrid-Kopplung
