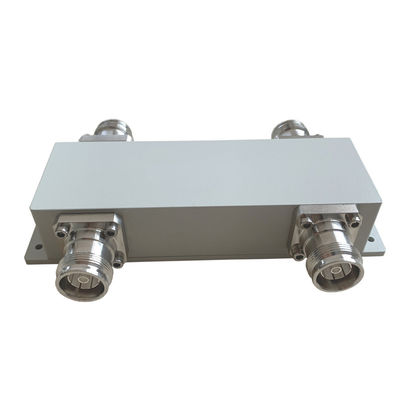

550-2700MHz 2in 2out 4,3-10F Hybrid-Kopplung
  • name
  • name
  • name
  • name

550-2700MHz 2in 2out 4,3-10F Hybrid-Kopplung

MOQ: 5
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 500pcs pro Tag
Detail Information
Produkt-Beschreibung
Detail Information
Herkunftsort
aus China
Markenname
Vinncom
Zertifizierung
ROHS ISO9000
Modellnummer
VN-HC2x2-05527-OP
Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:
1,15 (maximal)
Anschluss:
4.3-10 weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
Hervorheben:

4.3 Weibliche Stripline-Richtungskopplung

,

500w Stripline Richtkopplung

,

2in 2out 180-Hybrid-Kopplung

Produkt-Beschreibung

550-2700MHz 2in 2out 4,3-10F Hybrid-Kopplung



  • Gute PIM bis zu -163@43dBm*2
  • Guter Rücklaufverlust
  • Hohe Isolation



                                                                                                                                                        Die Daten werden von den zuständigen Behörden des Mitgliedstaats, in dem sie sich befinden, übermittelt.

Teilnummer Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
Betriebsfrequenz (MHz) 550 bis 2700
Impedanz (Ohm) 50
VSWR 1.25
Kopplung (dB) 3
Einfügungsverlust (dB) ±0.7
Isolierung (dB) 25
IM3 (dBc @ 2×43dBm) -153/-163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle 4.3-10 weiblich
Handlungsleistung (Watt, max.) 500
Spitzenleistung (Watt, max.) 1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder) 135.6X45X32
Nettogewicht (g) 670
Verpackungsgewicht (kg/stück) 14.5/20
Verpackungsmaße (mm,L×W×H) 170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H) Bei der Verwendung von "Fertigung"
ROHS-Konformität - Ja, das ist es.



550-2700MHz 2in 2out 4,3-10F Hybrid-Kopplung 0



Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
