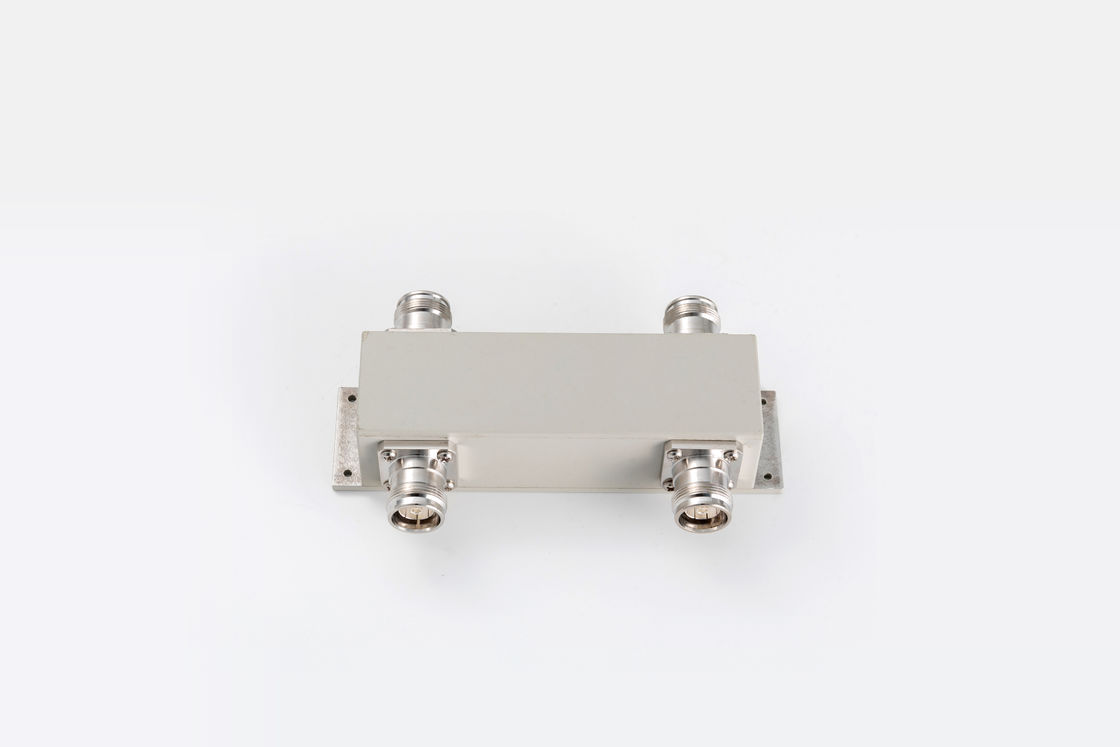

550-6000MHz 2in2out 4.3-10F/NF Hybrid-Kopplung

Name: 550-6000MHz 2in2out 4.3-10F/NF Hybrid-Kopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05560-OXx
Price: 414.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: aus China

Markenname: Vinncom

Zertifizierung: RoHS/ISO9000

Modellnummer: VN-HC2x2-05560-OXx

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Erhalten Sie besten Preis

Jetzt Chatten

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      550-6000 MHz Hybridkopplung, Hybridkopplung PIM -150, N Weibliche Hybridkopplung


Arbeitsfrequenz (MHZ):	550-6000	Koppelung (DB):	3
Isolierung (DB):	20	IM3 (dBc @ 2×43dBm):	-150/-160
Anwendung:	Innen- und Außenbereich	Versuchen:	1,35

Arbeitsfrequenz (MHZ):	550-6000
Koppelung (DB):	3
Isolierung (DB):	20
IM3 (dBc @ 2×43dBm):	-150/-160
Anwendung:	Innen- und Außenbereich
Versuchen:	1,35

Beschreibung

550-6000MHz 2in2out 4.3-10F/NF Hybrid-Kopplung

550-6000MHz Hybridkopplung PIM -150/-160 N Weiblich/4,3-10 Weiblich Für DAS

Guter Rücklaufverlust
Breitband
Hohe Richtbarkeit

Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt.

Die Daten werden von den zuständigen Behörden des Mitgliedstaats, in dem sie sich befinden, übermittelt.

Teilnummer	Einheit für die Bereitstellung von Prüfungen
Betriebsfrequenz (MHz)	550 bis 6000
Impedanz (Ohm)	50
VSWR	1.35
Kopplung (dB)	3
Einfügungsverlust (dB)	± 14
Isolierung (dB)	20
IM3 (dBc @ 2×43dBm)	- 150/-160
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weibliche/4.3-10 Weibliche
Handlungsleistung (Watt, max.)	500 ((N:300)
Spitzenleistung (Watt, max.)	1500 ((N:1200)
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	131x40x38.4	131x40x38.4
Nettogewicht (g)	600 ± 5%	600 ± 5%
Verpackungsmaße (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H)	Bei der Verwendung von "Fertigung"	Bei der Verwendung von "Fertigung"
ROHS-Konformität	- Ja, das ist es.

Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
