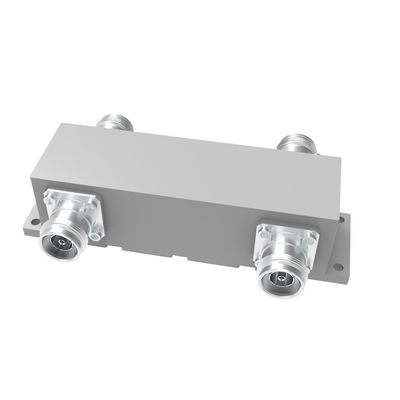

550-6000MHz 2in2out 4,3-10F Hybrid-Kopplung
  • name
  • name
  • name

550-6000MHz 2in2out 4,3-10F Hybrid-Kopplung

MOQ: 5 Stück
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 500pcs pro Tag
Detail Information
Produkt-Beschreibung
Detail Information
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ROHS ISO9000
Modellnummer
Einheitliche Prüfungen
Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:
1,35 (maximal)
Anschluss:
4.3-10 weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
Hervorheben:

500 Watt quadrature Hybridkopplung

,

500W 90°-Hybridkopplung

,

ROHS-Hybridkopplung mit 90 Grad

Produkt-Beschreibung

550-6000MHz 2in2out 4,3-10F Hybrid-Kopplung



  • Guter Rücklaufverlust
  • Breitband
  • Hohe Richtbarkeit



 Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt.

Teilnummer Die in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Daten werden in Anhang I der Verordnung (EG) Nr. 715/2009 erfasst.
Betriebsfrequenz (MHz) 550 bis 6000
Impedanz (Ohm) 50
VSWR 1.35 (normalerweise 1.22 @ alle Bands)
Kopplung (dB) 3
Einfügungsverlust (dB) ± 15
Isolierung (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle 4.3-10 weiblich
Handlungsleistung (Watt, max.) 500
Spitzenleistung (Watt, max.) 1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)

131x40x38.4
Nettogewicht (g)

650 ± 5%
Verpackungsmaße (mm,L×W×H) 170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H) Bei der Verwendung von "Fertigung"
ROHS-Konformität - Ja, das ist es.




550-6000MHz 2in2out 4,3-10F Hybrid-Kopplung 0550-6000MHz 2in2out 4,3-10F Hybrid-Kopplung 1



Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
