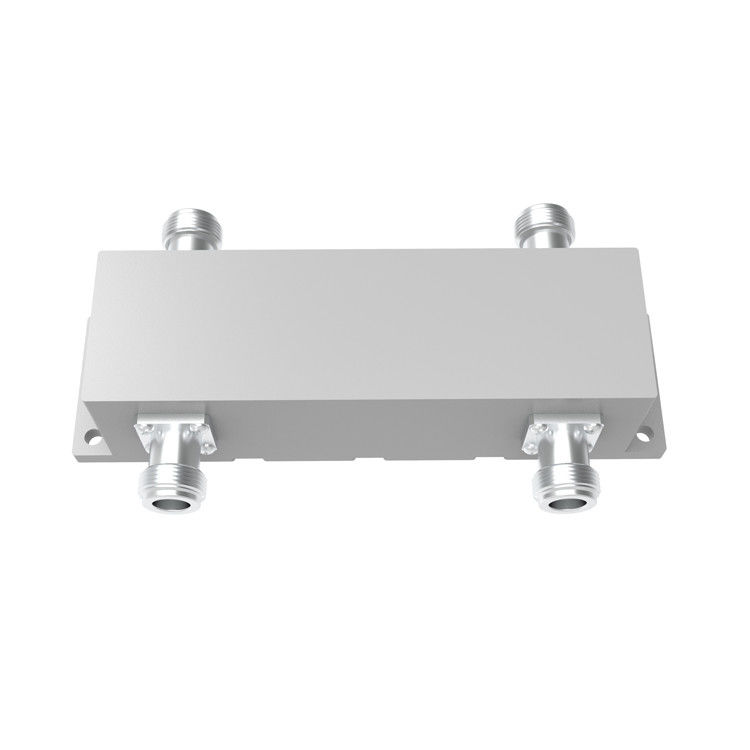

550-6000MHz 2in 2out N weibliche Hybrid-Kopplung
  • name
  • name
  • name

550-6000MHz 2in 2out N weibliche Hybrid-Kopplung

MOQ: 5 Stück
Preis: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 500pcs pro Tag
Detail Information
Produkt-Beschreibung
Detail Information
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ROHS ISO9000
Modellnummer
VN-HC2x2-05560-ON
Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
20
NIEDRIGES VSWR:
1,35
Anschluss:
N weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
Hervorheben:

6000 MHz 3 dB Hybridkopplung

,

Niedrige VSWR 3dB Hybrid-Kopplung

,

6000MHZ quadrature Hybridkopplung

Produkt-Beschreibung

550-6000MHz 2in 2out N weibliche Hybrid-Kopplung



  • Gute PIM bis zu -163@43dBm*2
  • Guter Rücklaufverlust
  • Breitband
Teilnummer Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Betriebsfrequenz (MHz) 550 bis 6000
Impedanz (Ohm) 50
VSWR 1.35 (normalerweise 1.22 @ alle Bands)
Kopplung (dB) 3
Einfügungsverlust (dB) ± 14
Isolierung (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle N Weiblich
Handlungsleistung (Watt, max.) 300
Spitzenleistung (Watt, max.) 1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)

131x40x38.4
Nettogewicht (g)

600 ± 5%
Verpackungsmaße (mm,L×W×H) 170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H) Bei der Verwendung von "Fertigung"
ROHS-Konformität - Ja, das ist es.




550-6000MHz 2in 2out N weibliche Hybrid-Kopplung 0550-6000MHz 2in 2out N weibliche Hybrid-Kopplung 1



Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.

Tags:

2700 MHz HF-Hybridkopplung,

Hybridkopplung für DAS IBS,

6000 MHz 3 dB Hybridkopplung
