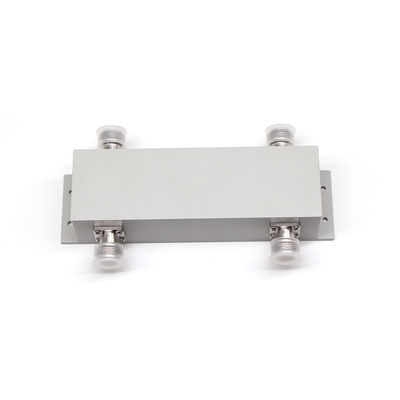

698-3800MHz 2in 2out N weibliche Hybrid-Kopplung

Name: 698-3800MHz 2in 2out N weibliche Hybrid-Kopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: negotiable USD
Availability: InStock

Produkt-Details

Herkunftsort: aus China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-HC2x2-0738-ON

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 500pcs pro Tag

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Niedriger PIM 3 dB Hybridkopplung, N Weibliche 3dB-Hybridkopplung, 3800MHZ 3db Hybridkombinator


Anwendung:	Als der gleiche Bandkombinator	Höhenisolierung:	gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:	1,15 (maximal)	Anschluss:	N weiblich
OEM/ODM:	Akzeptabel	Farbe:	angepasst
PIM:	153dbc 163dbc@43dbm *2

Anwendung:	Als der gleiche Bandkombinator
Höhenisolierung:	gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:	1,15 (maximal)
Anschluss:	N weiblich
OEM/ODM:	Akzeptabel
Farbe:	angepasst
PIM:	153dbc 163dbc@43dbm *2

Beschreibung

698-3800MHz 2in 2out N weibliche Hybrid-Kopplung

698-3800MHz 2in 2out N weibliche Hybrid-Kopplung

Breitband
Hohe Richtbarkeit
Guter Rücklaufverlust

Die Daten werden von den zuständigen Behörden des Mitgliedstaats, in dem sie sich befinden, übermittelt.

Teilnummer	Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Anforderungen.
Betriebsfrequenz (MHz)	mit einem Durchmesser von
Impedanz (Ohm)	50
VSWR	≤ 125
Kopplung (dB)	3.0±0.9
Einfügungsverlust (dB)	3.7
Isolierung (dB)	≥ 23
IM3 (dBc @ 2×43dBm)	-140 / -150 / -155 / -160
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	141 × 44 × 38
Nettogewicht (g)	615 ± 20
Verpackungsmaße (mm,L×W×H)	170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H)	520 × 360 × 110
ROHS-Konformität	- Ja, das ist es.

Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
