600-4000MHz 2in 2out 4.3-10F Hybrid-Kopplung

Produkt-Details

Herkunftsort: aus China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-HC2x2-0640-OP

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5 Stück

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 500pcs pro Tag

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

4.3-10 weibliche 3 dB Hybrid-Kopplung

,

4000 MHz 3 dB Hybrid-Kopplung

,

600 MHz-Breitband-Hybridkopplung

Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
24 dB
NIEDRIGES VSWR:
1,25 (maximal)
Anschluss:
4.3-10 weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
PIM:
-153dbc -163dbc @43dbm*2
Anwendung:
Als der gleiche Bandkombinator
Höhenisolierung:
24 dB
NIEDRIGES VSWR:
1,25 (maximal)
Anschluss:
4.3-10 weiblich
OEM/ODM:
Akzeptabel
Farbe:
angepasst
PIM:
-153dbc -163dbc @43dbm*2
Beschreibung

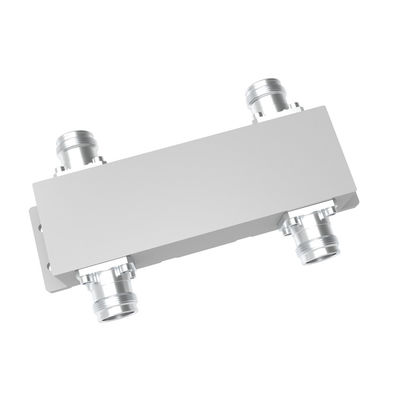

600-4000MHz 2in 2out 4.3-10F Hybrid-Kopplung

600-4000MHZ 4,3-10 weibliche niedrige PIM 3dB Hybridkopplungskombinator DAS



  • Träger für die Installation
  • Hohe Isolation
  • Gute PIM bis zu -163@43dBm*2



  Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt.

Teilnummer VN-HC2x2-0640-OP
Betriebsfrequenz (MHz) 600 bis 4000
Impedanz (Ohm) 50
VSWR 1.25
Kopplung (dB) 3 ± 1
Einfügungsverlust (dB) 3 ± 1
Isolierung (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Anwendung Innen- und Außenbereich
Schutzniveau IP65
Betriebstemperatur (°C) -40 ~ + 80
Schnittstelle 4.3-10 weiblich
Handlungsleistung (Watt, max.) 500
Spitzenleistung (Watt, max.) 1500
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)

140.6 mal 44 mal 36.5

Nettogewicht (g)

715 ± 5%

Verpackungsgewicht (kg/stück) 15.4/20
Verpackungsmaße (mm,L×W×H) 170*100*40
Verpackung Karton Größe (mm,L×W×H) 520*360*105
ROHS-Konformität - Ja, das ist es.



600-4000MHz 2in 2out 4.3-10F Hybrid-Kopplung 0600-4000MHz 2in 2out 4.3-10F Hybrid-Kopplung 1



Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.

Vinncom verfügt über verschiedene Konstruktionen für Hybridkuppler auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
