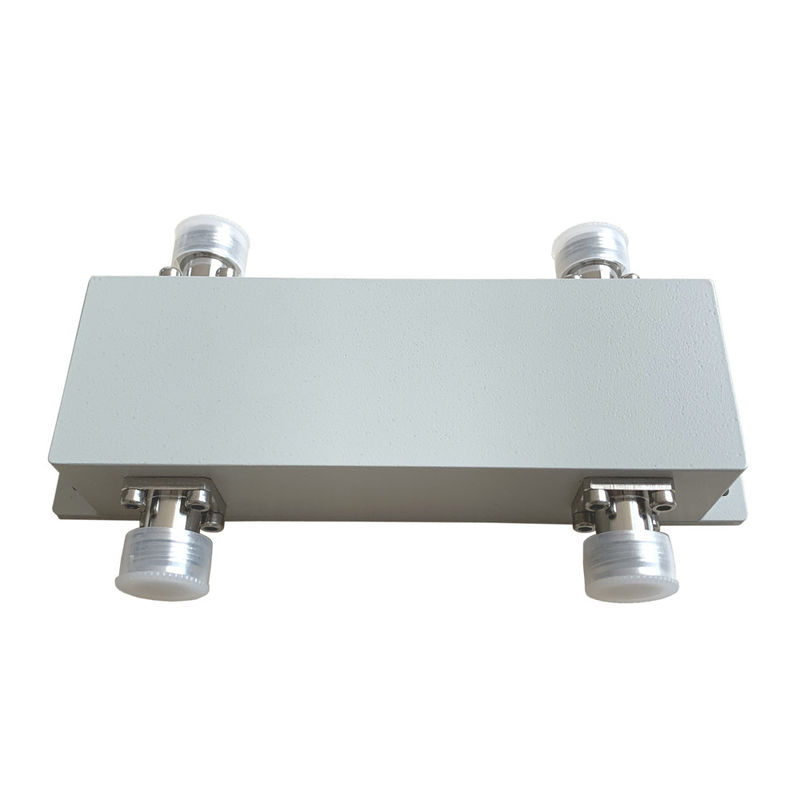

550-2700MHZ 300w 2in 2out 3dB Hybrid-Kopplung

Name: 550-2700MHZ 300w 2in 2out 3dB Hybrid-Kopplung
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: Vinncom

Zertifizierung: ROHS ISO9000

Modellnummer: VN-HC2x2-05527-ON

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10

Preis: negotiable

Zahlungsbedingungen: L/C, D/A, D/P, T/T

Versorgungsmaterial-Fähigkeit: 500pcs pro Tag

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      2in2out 3dB Hybrid-Kopplung, 300w 3dB Hybrid-Kopplung, 550MHZ Hochleistungshybridkopplung


Anwendung:	Als der gleiche Bandkombinator	Höhenisolierung:	gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:	1,15 (maximal)	Anschluss:	N weiblich
OEM/ODM:	Akzeptabel	Farbe:	angepasst

Anwendung:	Als der gleiche Bandkombinator
Höhenisolierung:	gewöhnlich 25db, 30 (maximal)
NIEDRIGES VSWR:	1,15 (maximal)
Anschluss:	N weiblich
OEM/ODM:	Akzeptabel
Farbe:	angepasst

Beschreibung

550-2700MHZ 300w 2in 2out 3dB Hybrid-Kopplung

550-2700MHZ N Weibliche niedrige PIM 3dB Hybrid-Kopplungskombinator DAS

Gute PIM bis zu -163@43dBm*2
Guter Rücklaufverlust
Hohe Isolation

Die Daten werden von den zuständigen Behörden des Mitgliedstaats, in dem sie sich befinden, übermittelt.

Teilnummer	Die in Absatz 1 genannten Anforderungen gelten nicht für die Zulassung von Fahrzeugen, die in Anhang I der Richtlinie 2008/57/EG aufgeführt sind.
Betriebsfrequenz (MHz)	550 bis 2700
Impedanz (Ohm)	50
VSWR	1.25
Kopplung (dB)	3
Einfügungsverlust (dB)	±0.7
Isolierung (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
Anwendung	Innen- und Außenbereich
Schutzniveau	IP65
Betriebstemperatur (°C)	-40 ~ + 80
Schnittstelle	N Weiblich
Handlungsleistung (Watt, max.)	300
Spitzenleistung (Watt, max.)	1200
Abmessungen (mm) ((L × W × H, ohne Steckverbinder)	135.6X45X32
Nettogewicht (g)	535
Verpackungsgewicht (kg/stück)	11.8/20
Verpackungsmaße (mm,L×W×H)	170 × 100 × 40
Verpackung Karton Größe (mm,L×W×H)	Bei der Verwendung von "Fertigung"
ROHS-Konformität	- Ja, das ist es.

Hybrid-Kopplungen sind ein spezieller Fall für eine 4-Port-Richtungskopplung, die für eine 3-dB- (gleiche) Leistungsaufteilung ausgelegt ist.und 180-Grad-Hybriden.Vinncom verfügt über verschiedene Konstruktionen für Hybridkopplungen auf Basis von Mikrobändern, Luftdielektrischer und Dünnschicht, Wellenleitungen usw.

Hybrid-Kopplungen werden häufig als Richtungs- 3db-Kopplung mit einem Endanschluss verwendet, können auch als Kombinator von 2 in 2 Out und 2 in 1 Out verwendet werden.

Für einige Anwendungen können Hybridkopplungen als Matrix kombiniert werden, z. B. 4in 4out, 3in 3out usw.

Vinncom liefert viele verschiedene Frequenzbereiche für Hybridkuppler und wird weitgehend in DAS- und Prüfsystemen eingesetzt.
