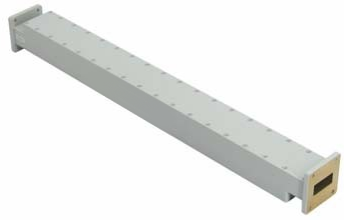

7,05-10 GHz WR-112 Hohlleiter-Dämpfungsglied

7,05-10 GHz Hohlleiter-Dämpfungsglied WR-112

• Robuste und präzisionsgefertigte Hohlleiterkonstruktion
• Kompakte Integration in Hohlleitersysteme
• Feste oder variable Ausführungen für unterschiedliche Anforderungen

Funktionsprinzip einesHohlleiter-Dämpfungsglied

EinHohlleiter-Dämpfungsgliedist eine passive Mikrowellenkomponente, die die Amplitude eines Signals reduziert, das sich durch eine Hohlleiter-Übertragungsleitung ausbreitet.
EinHohlleiter-Dämpfungsgliederreicht diese Reduzierung, indem es kontrollierte Verluste in den Signalweg einbringt, ohne signifikante Reflexionen zu verursachen.
EinHohlleiter-Dämpfungsgliedkann nach drei Hauptmechanismen ausgelegt werden: Widerstandsfilm/Einsatz, Absorption durch verlustbehaftete dielektrische Materialien oder mechanische Schaufel-/Drehstrukturen.
EinHohlleiter-Dämpfungsgliedbasierend auf dem Widerstandsschaufeltyp verwendet eine dünne Widerstandskarte, die entlang der E-Ebene des Hohlleiters platziert ist – die Karte schneidet die elektrischen Feldlinien und dissipiert Mikrowellenenergie als Wärme.
EinHohlleiter-Dämpfungsgliedvom Drehklingen-Typ besteht aus drei Abschnitten: einer festen Eingangswiderstandsschaufel, einer drehbaren Widerstandsschaufel und einer festen Ausgangswiderstandsschaufel – das Drehen der mittleren Schaufel ändert kontinuierlich den Dämpfungsgrad.

EinHohlleiter-Dämpfungsgliedmit absorbierendem (Koaxial-zu-Hohlleiter) Design verwendet verlustbehaftete Ferrit- oder dielektrische Materialien, die elektromagnetische Energie absorbieren.
EinHohlleiter-Dämpfungsgliedbehält eine gute Impedanzanpassung (niedriger VSWR) über sein Betriebsfrequenzband bei und gewährleistet so minimale Reflexion.
EinHohlleiter-Dämpfungsglieddämpft Signale, indem es einen Teil der elektromagnetischen Energie in Wärme umwandelt, die über den Hohlleiterkörper und Kühlkörper abgeführt wird.
EinHohlleiter-Dämpfungsgliedkann fest sein (liefert einen konstanten Dämpfungswert, z. B. 3 dB, 6 dB, 10 dB, 20 dB) oder variabel (einstellbar über einen Bereich, z. B. 0–30 dB oder 0–60 dB).
