| Mindestbestellmenge: | 5 Stück |
| Preis: | negotiable |
| Standardverpackung: | foam+box |
| Lieferfrist: | 2-4 Wochen |
| Zahlungsmethode: | T/T, Western Union |
| Lieferkapazität: | 50 Stück pro Tag |
75–80 GHz WR-12 Wellenleiter-Isolator
Identifizieren Sie die Vorwärtsrichtung–
AWELLENLEITER-ISOLATORist mit einem Pfeil oder Schild gekennzeichnet, der die zulässige Übertragungsrichtung angibt.
Verbinden Sie die Quelle mit dem Eingangsport–
Schließen Sie die Signalquelle (z. B. Magnetron, Verstärker oder Oszillator) an den Eingangsanschluss des anWELLENLEITER-ISOLATOR.
Schließen Sie die Last an den Ausgangsport an–
Schließen Sie die Antenne, die Übertragungsleitung oder das Messgerät an den Ausgangsanschluss des anWELLENLEITER-ISOLATOR.
**Niemals a umkehrenWELLENLEITER-ISOLATOR–
AWELLENLEITER-ISOLATORwird bei umgekehrtem Anschluss stark gedämpft (normalerweise > 20 dB); Es muss in der richtigen Ausrichtung installiert werden.
Flanschanpassung–
AWELLENLEITER-ISOLATORerfordert den gleichen Flanschtyp (UG, CPR, Abdeckung oder Drossel) wie die angrenzenden Hohlleiterkomponenten.
Überprüfung der Nennleistung–
Vor dem Betrieb aWELLENLEITER-ISOLATORÜberprüfen Sie sowohl die durchschnittliche Leistung als auch die Spitzenleistungsbelastbarkeit.
Keine externe Terminierung erforderlich–
Im Gegensatz zu einem Zirkulator aWELLENLEITER-ISOLATORDer isolierte Port ist intern terminiert, also nicht externWELLENLEITER-LASTist erforderlich.
| Teilenummer | VN-WGISO-7580-WR12 |
| Betriebsfrequenz (GHz) | 75-80 |
| Einfügedämpfung (dB) | ≤0,8 |
| Isolierung (dB) | ≥18 |
| Rückflussdämpfung (dB) | ≥16 |
| Betriebstemperatur (℃) | -45 ~ + 80 |
| Schnittstelle | WR12 mit UG-383/U Anti-Cocking |

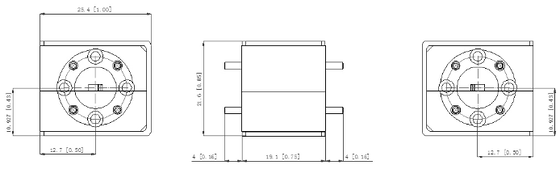

| Abmessung (mm) | Wie unten |
| Umgang mit Macht | 3W/1W |
| ROHS-Konformität | Ja |
![]()
