64–71 GHz WR-12 Wellenleiter-Isolator VN-WGISO-6471-WR12

Mindestbestellmenge:	5 Stück
Preis:	negotiable
Standardverpackung:	foam+box
Lieferfrist:	2-4 Wochen
Zahlungsmethode:	T/T, Western Union
Lieferkapazität:	50 Stück pro Tag

Detailinformationen

Produkt-Beschreibung

Detailinformationen

Herkunftsort

China

Markenname

Vinncom

Zertifizierung

RoHS/ISO9000

Modellnummer

VN-WGISO-6471-WR12

Arbeitsfrequenz (Gigahertz):

64-71

Betriebstemperatur (℃):

-45 ~ + 80

Einfügungsdämpfung (DB maximal):

Isolierung (DB-Minute):

Rückflussdämpfung (DB):

Hervorheben:

64–71 GHz WR-12-Wellenleiterisolator

HF-Zirkulatorisolator mit WR-12-Flansch

Millimeterwellenisolator für 64–71 GHz-Anwendungen

Produkt-Beschreibung

64–71 GHz WR-12 Wellenleiter-Isolator

Geringe Vorwärtseinfügungsdämpfung (typischerweise 0,3–0,8 dB)
Schutz teurer Quellen (Magnetrons, Verstärker, Oszillatoren)
Nicht-reziproker Betrieb (einseitige Übertragung)

AWELLENLEITER-ISOLATORist ein nicht reziprokes Ferritgerät mit zwei Anschlüssen.
AWELLENLEITER-ISOLATORlässt Mikrowellenenergie mit sehr geringem Verlust in Vorwärtsrichtung passieren.
In umgekehrter Richtung aWELLENLEITER-ISOLATORsorgt für eine sehr hohe Dämpfung (Isolation).
AWELLENLEITER-ISOLATORist im Wesentlichen einWELLENLEITERZIRKULATORmit einem Port, der intern dauerhaft durch a abgeschlossen istWELLENLEITER-LAST.
Daher aWELLENLEITER-ISOLATORhat nur einen nützlichen Übertragungsweg: Eingang zum Ausgang.
AWELLENLEITER-ISOLATORverwendet ein magnetisch vorgespanntes Ferritelement, um eine nichtreziproke Phasenverschiebung zu erzeugen.
Aufgrund dieser Eigenschaft aWELLENLEITER-ISOLATORverhält sich wie eine Mikrowellendiode – sie leitet Strom in die eine Richtung und blockiert ihn in die andere Richtung.

VN-WGISO-6471-WR12.pdf

Teilenummer	VN-WGISO-6471-WR12
Betriebsfrequenz (GHz)	64-71
Einfügedämpfung (dB)	≤0,8
Isolierung (dB)	≥17
Rückflussdämpfung (dB)	≥16
Betriebstemperatur (℃)	-45 ~ + 80
Schnittstelle	WR12 mit UG-383/U Anti-Cocking

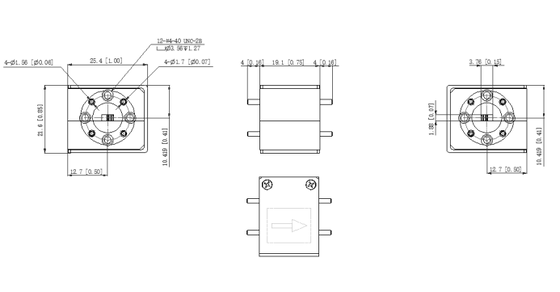

Abmessung (mm)	Wie unten
Umgang mit Macht	3W/1W
ROHS-Konformität	Ja

64–71 GHz WR-12 Wellenleiter-Isolator VN-WGISO-6471-WR12 0
