18-26,5 GHz WR-42 WELLGEDUTE LADE VN-WGLD-1826-WR42
  • Name
  • Name

18-26,5 GHz WR-42 WELLGEDUTE LADE VN-WGLD-1826-WR42

Mindestbestellmenge: 5 STÜCK
Preis: negotiable
Zahlungsmethode: L/C, D/A, D/P, T/T
Lieferkapazität: 500
Detailinformationen
Produkt-Beschreibung
Detailinformationen
Herkunftsort
China
Markenname
Vinncom
Zertifizierung
ISO 9000 ROHS
Modellnummer
VN-WGLD-1826-WR42
Teilenummer:
VN-WGLD-1826-WR42
Arbeitsfrequenz (Gigahertz):
18-26.5
Impedanz (Ohm):
50
VSWR:
≤1,03
Schnittstelle:
WR42(BJ220)
Hervorheben:

VN-WGLD-1826-WR42 Wellenleitlast

,

18-26

Produkt-Beschreibung



18–26,5 GHz WR-42 Wellenleiterlast



  • Reduziertes Risiko von Systemschäden
  • Kompakte und robuste Konstruktion
  • Zuverlässiger Abschluss ungenutzter Hohlleiteranschlüsse



  • Portterminierung:
    Schließen Sie den Flanscheingang des anWELLENLEITER-LASTdirekt an einen ungenutzten Hohlleiteranschluss, Zirkulatoranschluss oder Richtkoppleranschluss. Stellen Sie sicher, dass der Flanschtyp (z. B. UG, CPR, Abdeckung, Drossel) zum System passt.

  • Überlegungen zur Leistungshandhabung:

  • Wählen Sie a ausWELLENLEITER-LASTmit einer durchschnittlichen Nennleistung, die die maximal erwartete Leistung übersteigt. Überprüfen Sie bei gepulsten Systemen die Spitzenleistungsfähigkeit.

  • Kühlbedarf:

    • Geringer StromverbrauchWELLENLEITER-LAST→ natürliche Luftkühlung.

    • Mittlere Leistung → forcierte Luftkühlung (z. B. eingebauter Lüfter).

    • Hohe Leistung → wassergekühltWELLENLEITER-LASTmit zirkulierendem entionisiertem Wasser.

  • Einbauausrichtung:
    Einige mit hoher LeistungWELLENLEITER-LASTmüssen mit vertikalen Lamellen montiert werden, um die Konvektion zu optimieren. Befolgen Sie immer das Datenblatt des jeweiligen HerstellersWELLENLEITER-LAST.

  • Überprüfung:
    Verwenden Sie nach der Installation einen Netzwerkanalysator, um zu bestätigen, dass dieWELLENLEITER-LASTweist eine Rückflussdämpfung von mehr als 30 dB auf (VSWR < 1,065).



                            VN-WGLD-1826-WR42.pdf

TeilenummerVN-WGLD-1826-WR42
Betriebsfrequenz (GHz)18-26.5
Impedanz (Ohm)50
VSWR≤1,03
Betriebstemperatur (℃)-40 ~ + 80
SchnittstelleWR42(BJ220)

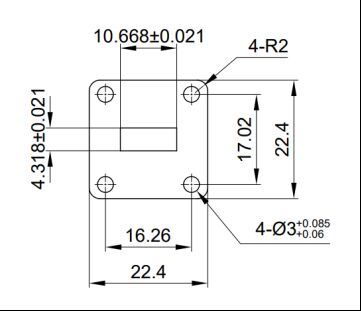

Abmessung (mm)Wie unten
Umgang mit Macht2 (Watt, max.)
ROHS-KonformitätJa




18-26,5 GHz WR-42 WELLGEDUTE LADE VN-WGLD-1826-WR42 018-26,5 GHz WR-42 WELLGEDUTE LADE VN-WGLD-1826-WR42 1
