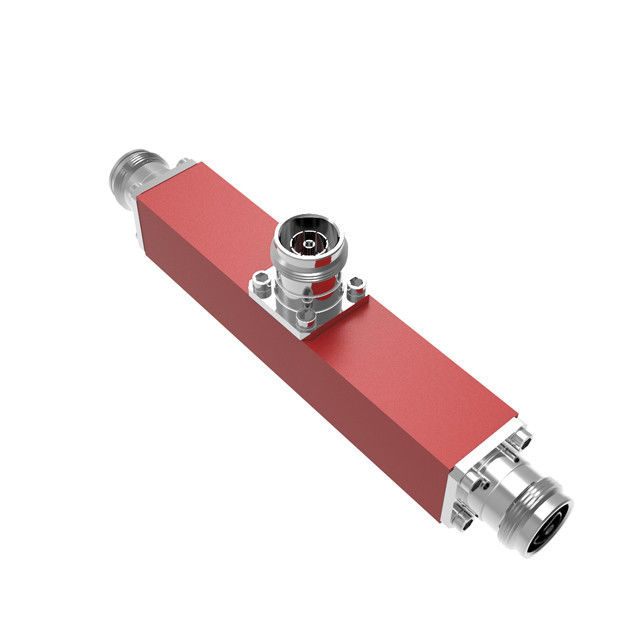

RF Tapperist eine Vorrichtung, die ähnlich wie eine Richtungskopplung verwendet wird, um ein Eingangssignal in
zwei Teile für die Signalübertragung und die Signalübertragung
RF-Tapper haben keinen Isolationsanschluss.HF-TapperhEs gibt keine Richtlinien.
UnsereRF Tapperhat einen niedrigen PIM und kann bis zu -160 erreichen.
Vinncom bietet eine Vielzahl vonHF-Tappermit unterschiedlichen Frequenzbereichen und Verbindungsarten.
RF Tapperenthält zwei Frequenzsegmente,drei Arten von PIM.
| Teilnummer | VN-TAP-019096-OPx-160 | ||||||
| Betriebsfrequenz (MHz) | 138-300/300 bis 960 | ||||||
| Anschließung der Kupplung ((dB) | 5 | 6 | 7 | 10 | 12 | 20 | |
| Kopplungsverlust (dB) | ≤ 2.2 | ≤ 19 | ≤ 15 | ≤ 09 | ≤ 08 | ≤ 04 | |
| VSWR | 1.33 | 1.25 | 1.25 | 1.20 | 1.20 | 1.20 | |
| Koppeltoleranz (dB) | 138-300 MHz | 6±1.0 | 60,6 ± 0.8 | 70,8 ± 0.6 | 10.2 ± 0.6 | 12.2 ± 0.6 | 20.2 ± 0.6 |
| 300 bis 960 MHz | 5.5 ± 0.6 | 5.5 ± 0.8 | 60,8 ± 0.6 | 9.5 ± 0.5 | 11.5 ± 0.5 | 190,8 ± 0.6 | |
| Impedanz (Ohm) | 50 | ||||||
| IM3 (dBc @ 2×43dBm) | - 160. | ||||||
| Leistungsbewertung | 300 Watt | ||||||
| Anwendung | Innen- und Außenbereich | ||||||
| Schutzniveau | IP65 | ||||||
| Betriebstemperatur (°C) | -35 bis 75 °C | ||||||
| Schnittstelle | 4.3-10 weiblich | ||||||
| Abmessungen (mm) ((L × W × H, ohne Steckverbinder) | 130*25*25 | ||||||
| ROHS-Konformität | - Ja, das ist es. | ||||||
| Anmerkung | Installieren von Klammern | ||||||
![]()
![]()

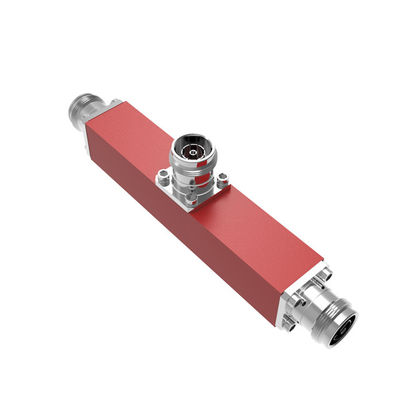

RF Tapperist eine Vorrichtung, die ähnlich wie eine Richtungskopplung verwendet wird, um ein Eingangssignal in
